二、计算机网络硬件——路由器

1 路由器的MAC地址

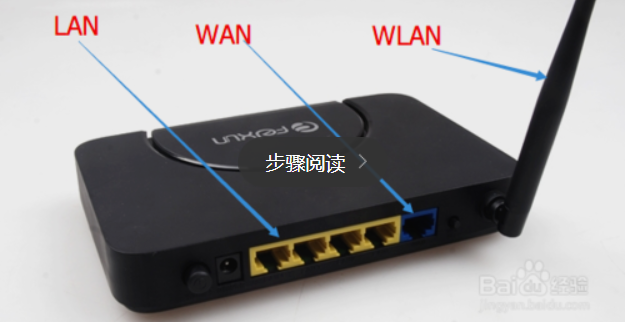

路由器分为：

1. WAN 广域网(Wide Area Network)，通俗讲就是和外部网连接的网线口；路由器会提供一个WAN MAC地址。

2. LAN 局域网(Local Area Network)接口，通俗讲就是电脑、笔记本、打印机等局域网设置连接的网线口；路由器会提供一个LAN MAC地址。

3. WLAN无线局域网(Wireless LAN)，数据通过电磁波传输；

我的路由器的 WAN MAC地址 和 LAN MAC地址 如下：

• WAN MAC 地址: 0C:11:7F:00:B1:95（192.168.1.4）

• LAN MAC 地址: 0C:11:7F:00:B1:94（192.168.10.1）

我的电脑的 MAC地址 如下：

• LAN MAC 地址: 08:BF:B8:1C:25:D6（192.168.10.39）

我的海康摄像头的 MAC地址 如下：

• LAN MAC 地址: 20:BB:BC:8B:D2:03（192.168.10.13）

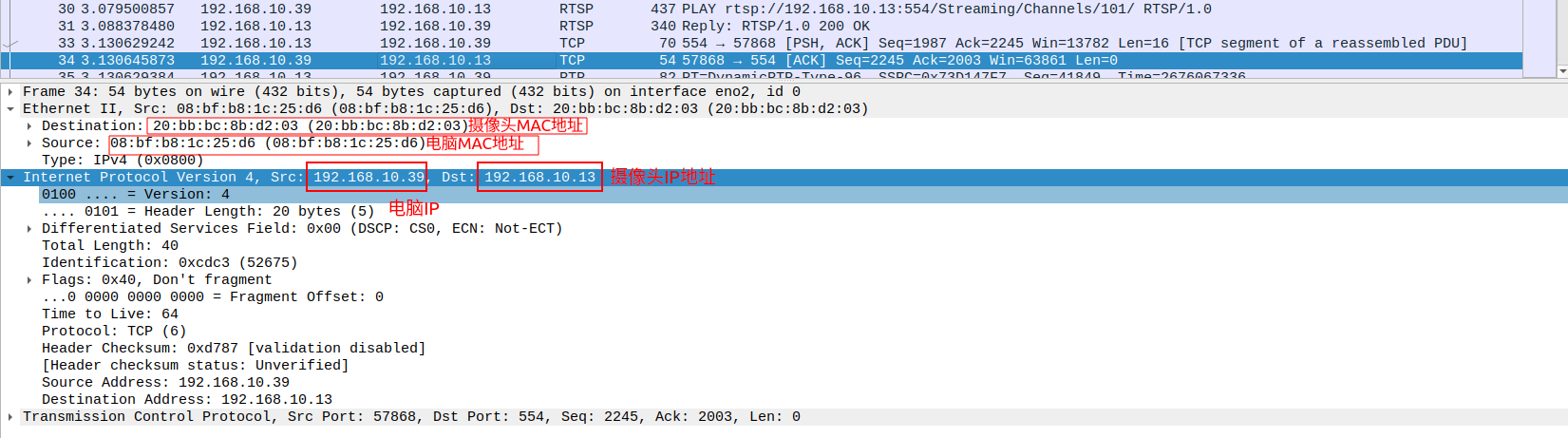

1.1 LAN局域网内部设备通信分析

如果目标IP是局域网内部设备，数据链路层的以太网协议，直接使用的就是目标IP对应的MAC地址。

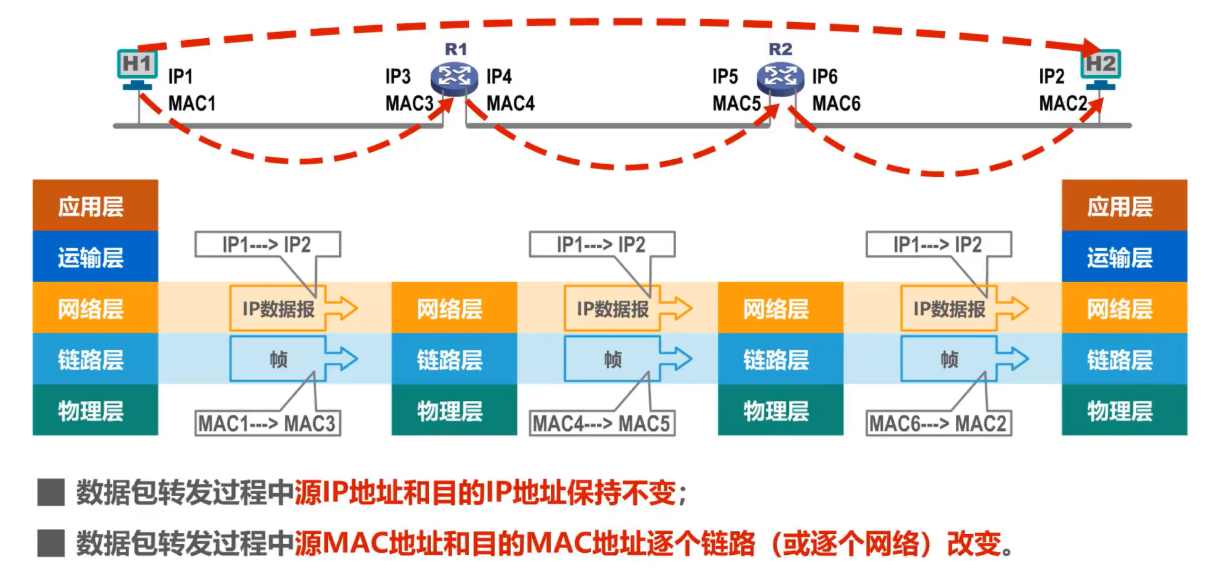

如果目标IP不是局域网内部设备，则会先发送数据到路由器LAN MAC地址，再由WAN MAC地址 进行转发到下一级路由的 LAN MAC地址。

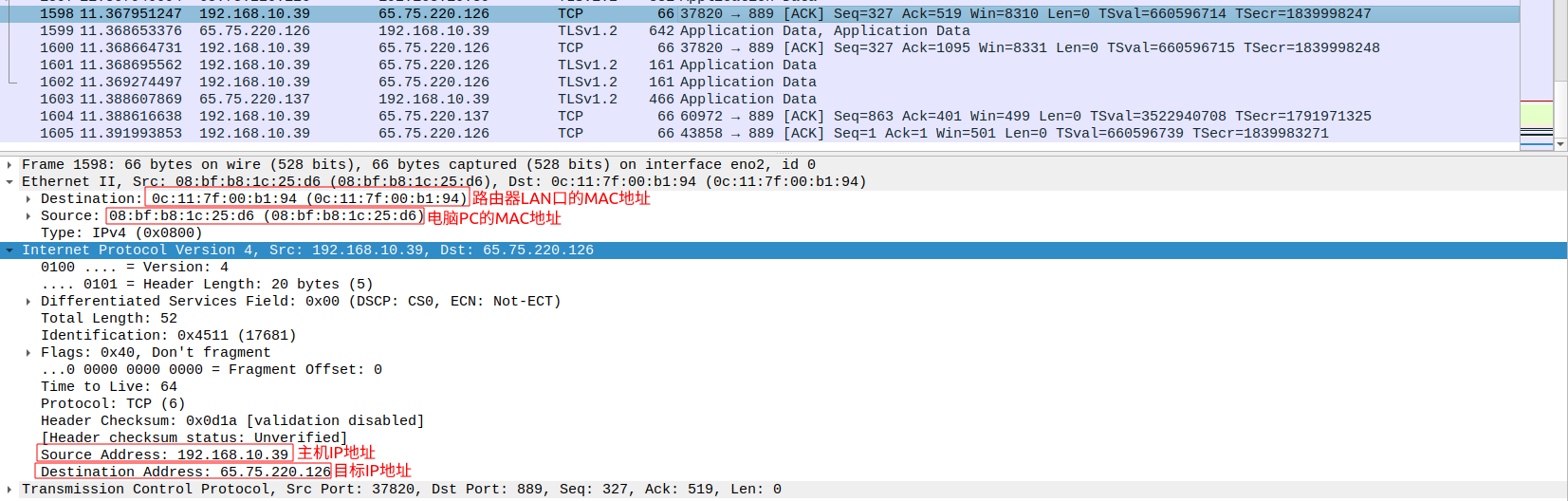

1.2 LAN局域网内部设备与外网设备通信分析

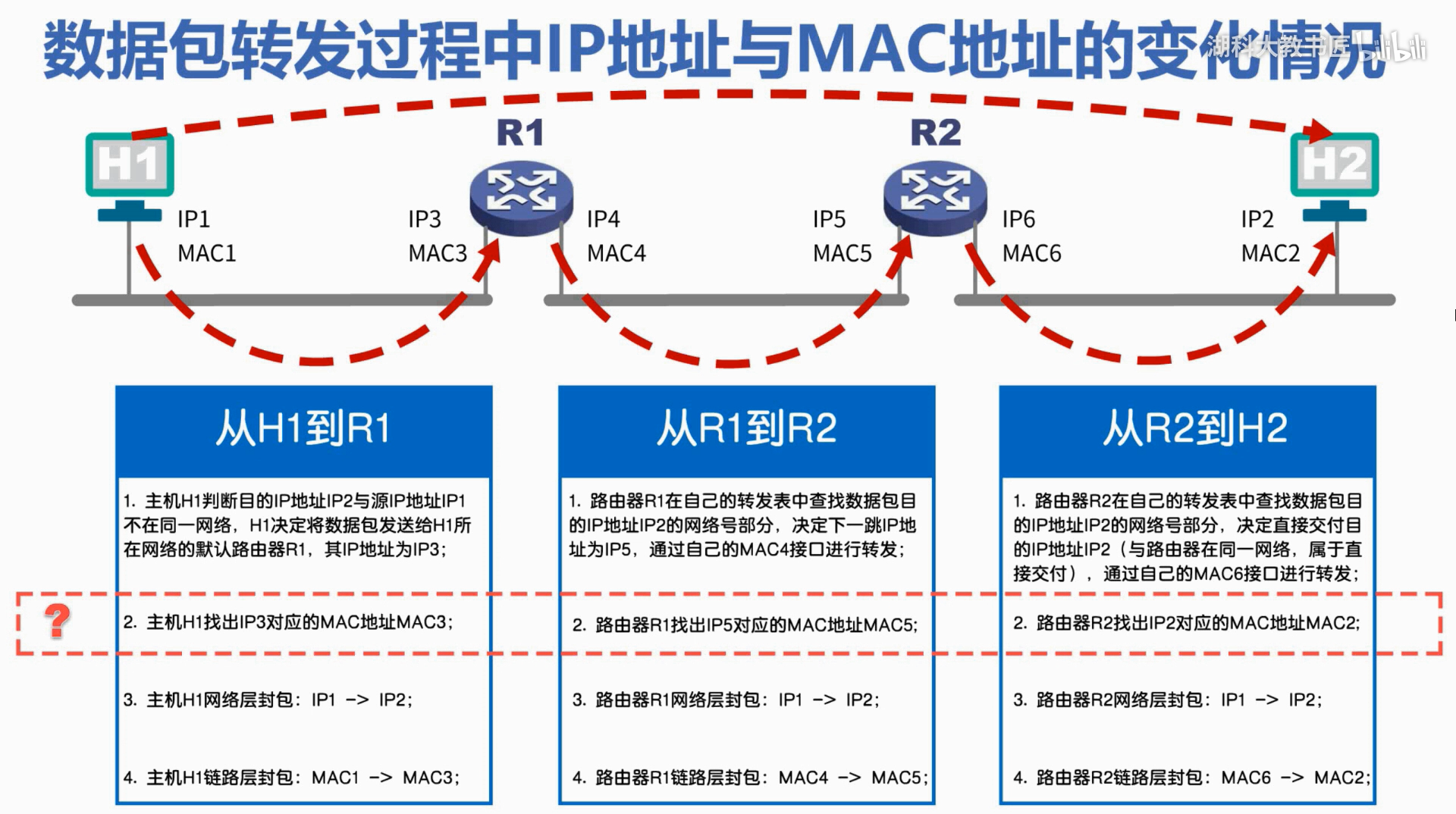

如果目标IP不是局域网内部设备，则会先发送数据到路由器LAN MAC地址，再由WAN MAC地址 进行转发到下一级路由的 LAN MAC地址。

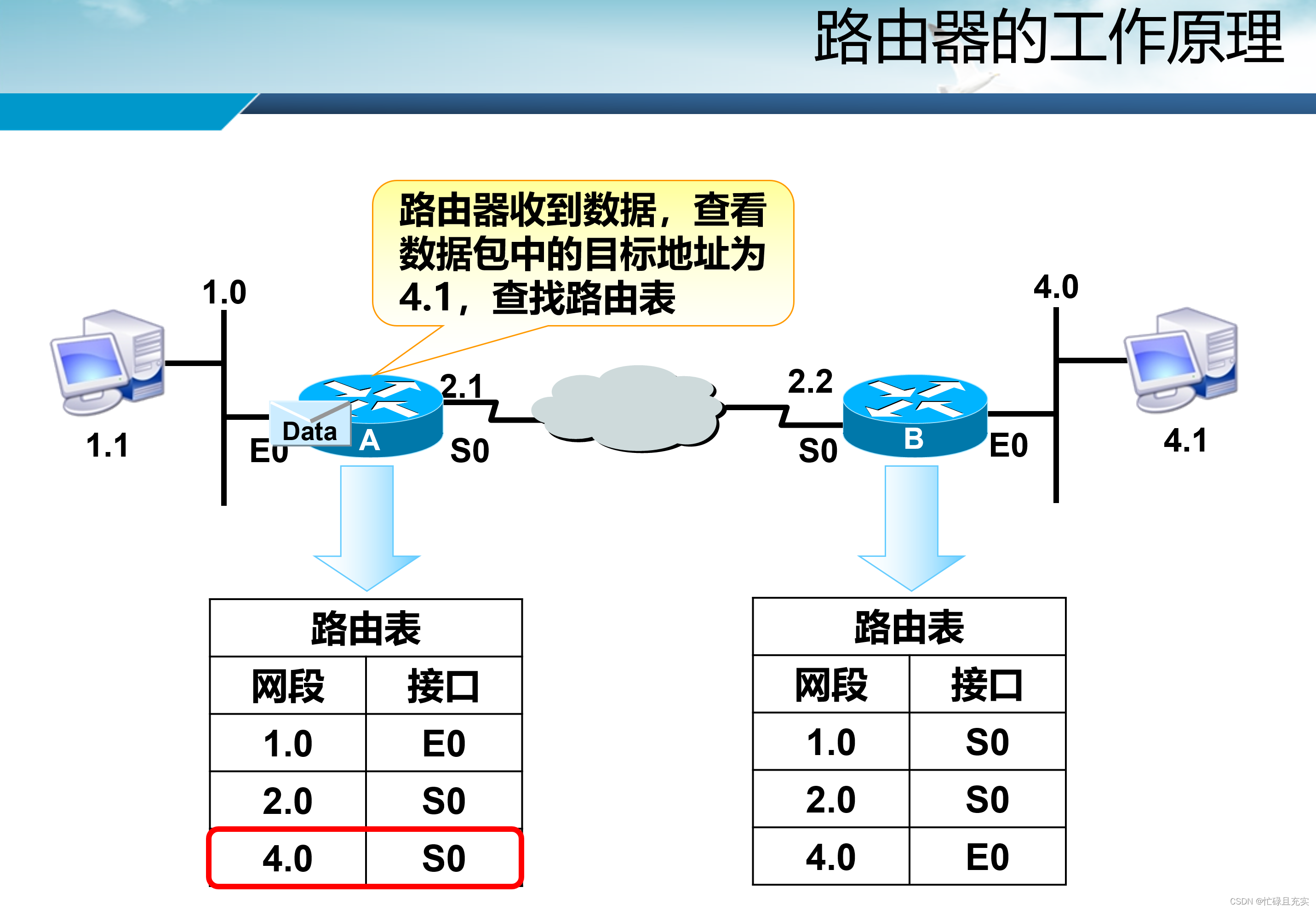

我们常见的路由器都是一个 WAN 端口，其实路由器可以有很多 WAN 端口，连接不同的网段。通过路由表，转发数据到不同的WAN口。
