H.264码流中没有音频、没有时间戳、除了图像本身信息啥都没有。（没有时间戳，不能正常播放）

mp4 mkv 这些容器加时间戳。

1 基本概念

  • NALU：Network Abstraction Layer Unit 网络抽象层单元。NALU将编码后的视频数据分割成多个单元，每个单元可以单独处理和传输。

  • VCL（VideoCoding Layer，视频编码层）：负责高效的视频内容表示。（指的不是编码数据的一帧，是描述视频数据的一层）

  • NAL（NetWorkAbstraction Layer，网络提取层）：负责以网络所要求的恰当方式对数据进行打包和发送。

  • SODB（String of Data Bits，数据比特串）：最原始的编码数据，即VCL数据，没有任何附加数据。

  • RBSP（Raw Byte Sequence Payload，原始字节序列载荷）：在SODB的后面填加了结尾比特（RBSP trailing bits），一个bit“1”（表示结尾），若干bit “0”（填充），以便字节对齐；

  • EBSP （Encapsulation Byte Sequence Packets，扩展字节序列载荷）：在RBSP基础上填加了仿校验字节（0X03）。它的原因是：在NALU加到Annexb上时，需要添加每组NALU之前的开始码StartCodePrefix，如果该NALU对应的slice为一帧的开始则用4位字节表示，ox00000001，否则用3位字节表示ox000001（是一帧的一部分）。解码器检测每个起始码，作为一个NAL的起始标识，当检测到下一个起始码时，当前NAL结束。对于NAL中数据出现0x000001或0x000000时，H.264引入了防止竞争机制，如果编码器遇到两个字节连续为0，就插入一个字节的0x03。解码时将0x03去掉，也称为脱壳操作。

  • SPS（Sequence Parameter Sets，序列参数集）：对应的是针对一段连续编码视频序列的参数。包含帧数、POC的约束、参考帧数目、解码图像的尺寸（长宽）和帧场编码模式选择标识等信息。

  • PPS(Picture Parameter Set，图像参数集)：作用于编码视频序列中一个或多个独立的图像。

  • SEI(Supplemental enhancement information，附加增强信息)：包含了视频画面定时等信息，一般放在主编码图像数据之前，在某些应用中，它可以被省略掉。

  • IDR(Instantaneous Decoding Refresh，即时解码刷新)：

  • HRD(Hypothetical Reference Decoder，假想码流调度器)：

1.1 NALU单元

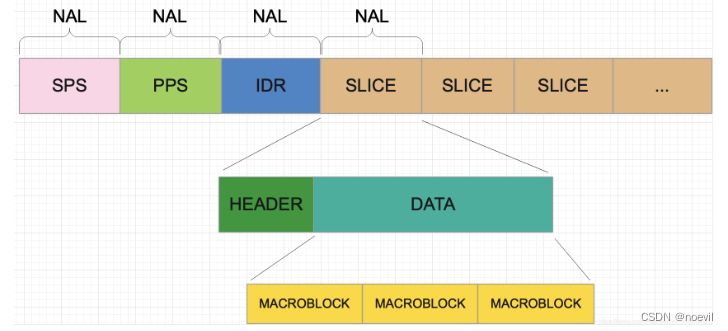

alt text

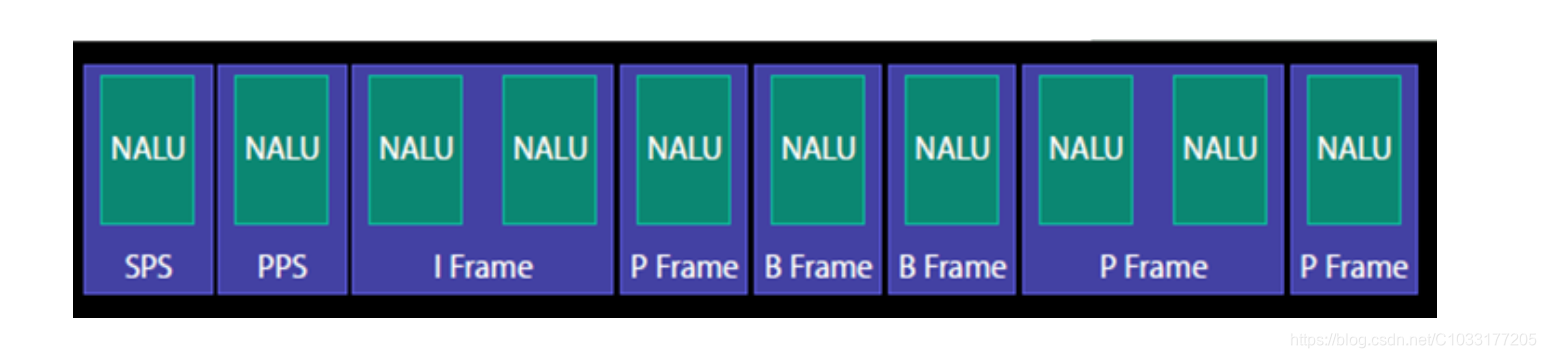

SPS，PPS，IDR都是NALU单元，只不过是不同类型。

1.1 序列参数集SPS

SPS（Sequence Parameter Set，序列参数集）是一个关键的结构，用于存储一系列编码器的设置，这些设置在整个视频序列（或多个序列）中是恒定的。SPS包含了描述视频序列特性的信息，对于解码器正确解码视频至关重要。以下是SPS的主要作用：

  1. 图像尺寸（宽度和高度）

  2. 帧速率

  3. 指定了编码器所使用的Profile（如Baseline、Main、High等）和Level（如1.0, 2.1, 4.0等）。这些参数定义了编码器支持的功能和限制（如最大分辨率、最大比特率等）。

  4. 最大参考帧数量、宏块尺寸等。

1.2 图像参数集PPS

PPS（Picture Parameter Set，图像参数集）是与SPS（序列参数集）同样重要的结构。PPS包含了一些与解码特定图像（或一组图像）相关的参数，这些参数通常在整个视频序列中保持不变，或者在需要时更新。PPS与SPS一起，为解码器提供了解码视频流所需的必要信息。以下是PPS的具体作用：

  1. PPS包含了应用于单个图像或一组图像（例如，某个GOP中的所有图像）的编码参数。这些参数用于指导解码器如何处理和解码这些图像。

  2. PS定义了用于图像的熵编码模式，包括CAVLC（Context-Adaptive Variable Length Coding）和CABAC（Context-Adaptive Binary Arithmetic Coding）。这些模式影响压缩效率和解码复杂度。

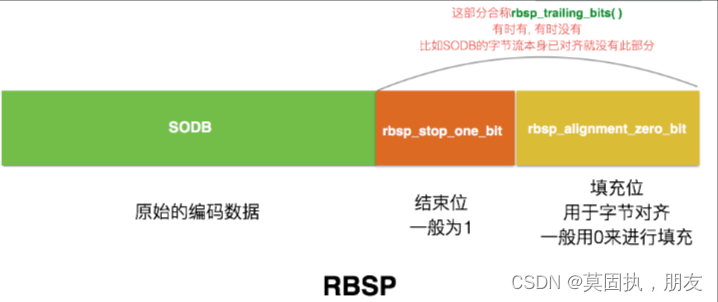

1.3 SODB和RBSP关系

SODB（String Of Data Bits）是原始编码数据，也就是SODB是由VCL生成的、最核心的编码数据位序列。这些比特流可能是不等长的，不一定是 8 的倍数。

RBSP（Raw Byte Sequence Payload）是在 SODB 的基础上形成的，它在 SODB 的末尾添加了结尾比特（RBSP trailing bits），以确保字节对齐。

具体来说，RBSP 的结尾比特是一个比特的“1”，然后可能会填充一些比特“0”，直到 RBSP 的长度是 8 的倍数为止。这样做的目的是为了保证 RBSP 的字节对齐性，以便于在传输和存储时的处理。

alt text

2 Annex-B与AVCC

H.264码流分为AVCC（Advanced Video Coding Configuration）与Annex-B两种组织格式。两种不同的方式分割NALU单元

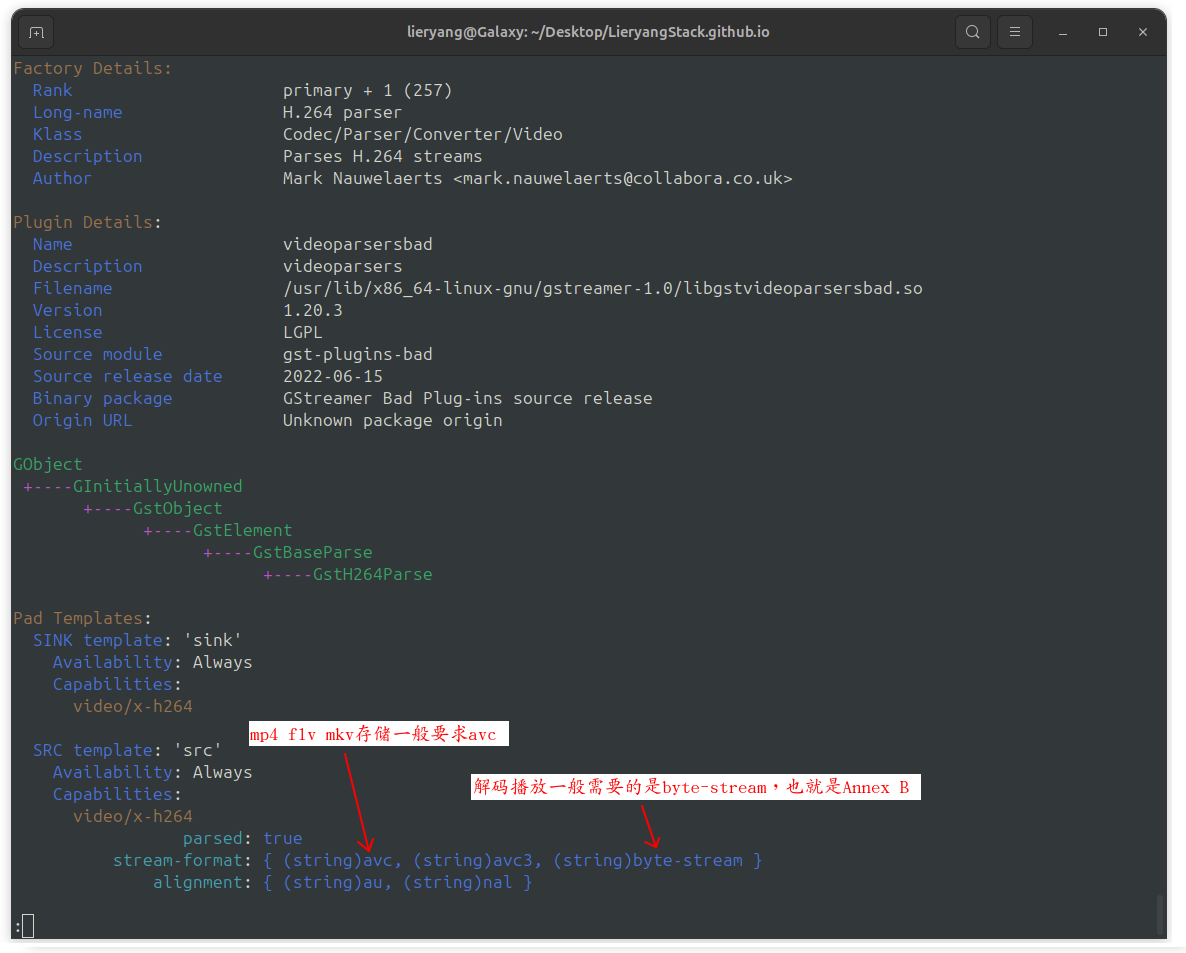

  • AVCC格式 也叫AVC1格式，MPEG-4格式，字节对齐。用于mp4/flv/mkv等封装中。对应GStreamer h264parse 中的 stream-format:avc

  • Annex-B格式 也叫MPEG-2 transport stream format格式（ts格式）, ElementaryStream格式。用于TS流中（以及使用TS作为切片的hls格式中）。对应GStreamer h264parse 中的 stream-format:byte-stream

alt text

这两种格式的区别有哪些，为什么要搞多种格式：

  1. NALU的分割方式不同（原因在于媒体可分为本地文件和直播流）：

    • 如果是本地文件，则我们只需要读取一次SPS，PPS的信息，然后就可以一直进行解码了，所以将SPS PPS等信息放到文件的头部，打开文件，先读取这些信息初始化解码器，然后就可以顺利的解码了；其次本地文件不存在丢包或则中途进入一说，所有按照格式读取的话肯定能读取到NAL头的长度，所以像FLV，MP4，MKV这些常用的本地存储方式都用的AVCC封装。

    • 如果是直播流，那我们如果放到头部的话，中途播放的用户是无法接收到SPS PPS信息，无法初始化解码器，所以必须每隔一段时间发送一次SPS PPS等信息，一般是放在IDR帧之前进行发送，所以如mpeg-ts 这种常用的直播流就是使用Annex-B结构。

  2. SPS/PPS的数据结构不同：

    • AVCC格式使用NALU长度（固定字节，字节数由extradata中的信息给定）进行分割，在封装文件或者直播流的头部包含extradata信息（非NALU），extradata中包含NALU长度的字节数以及SPS/PPS信息。

    • Annex-B格式使用start code进行分割，start code为0x000001或0x00000001，SPS/PPS作为一般NALU单元以start code作为分隔符的方式放在文件或者直播流的头部。

2.1 Annex-B格式的NALU

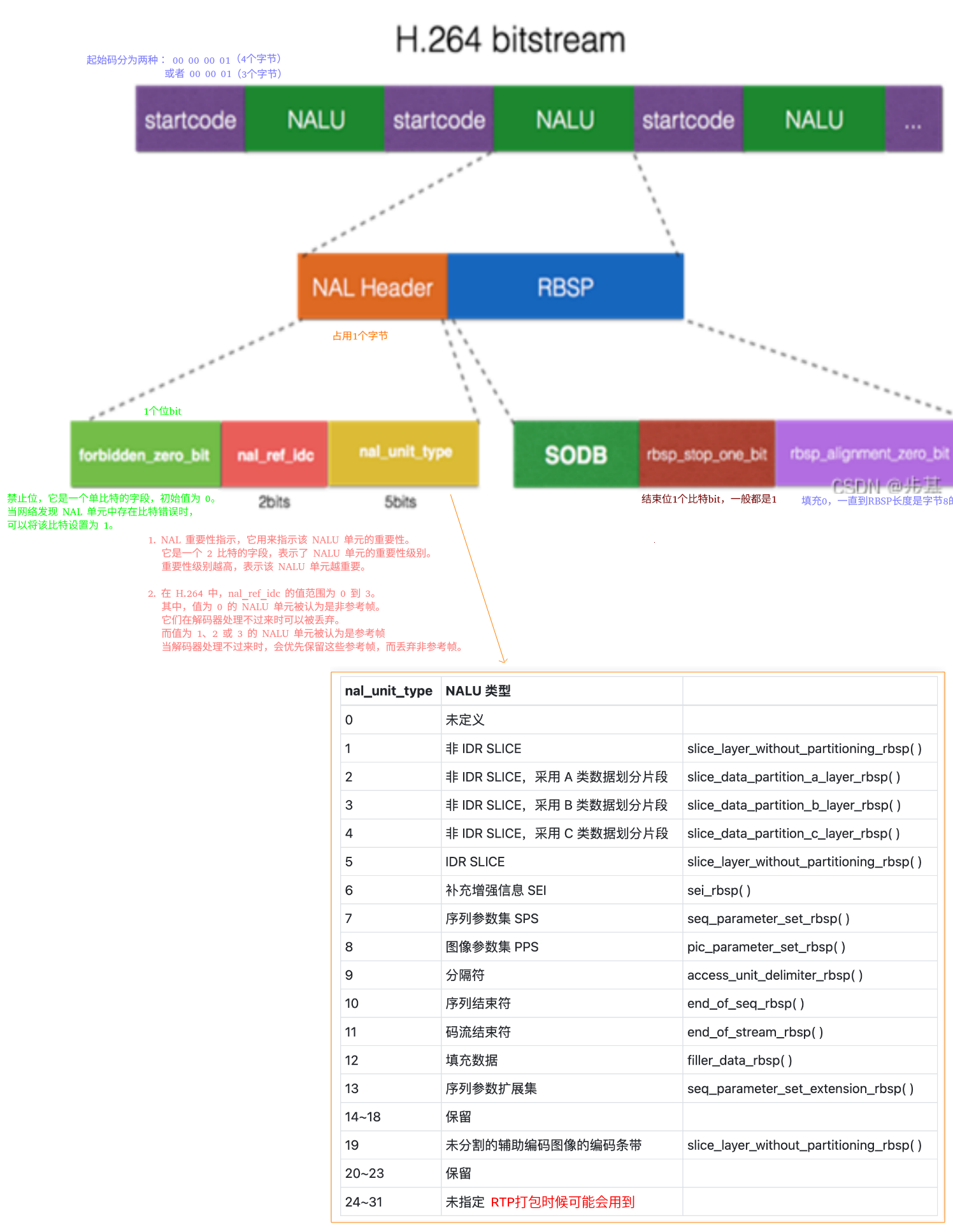

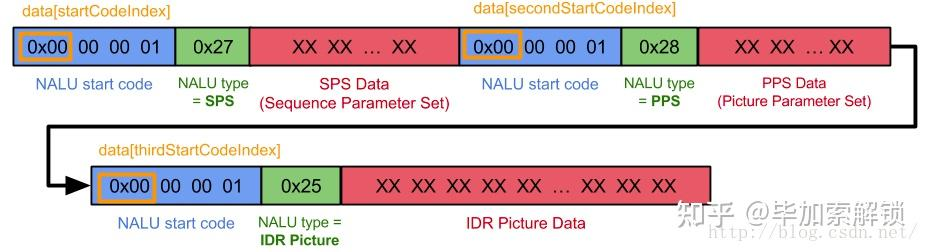

下图是 Annex-B 格式 H.264码流

alt text

alt text

alt text

2.2 avcC格式的NALU

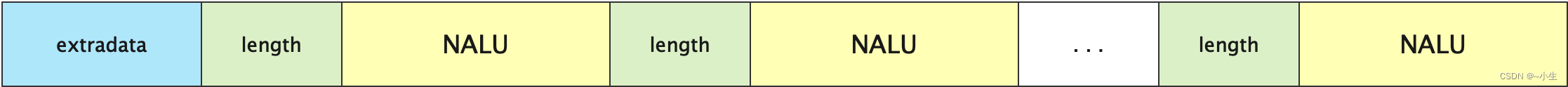

alt text

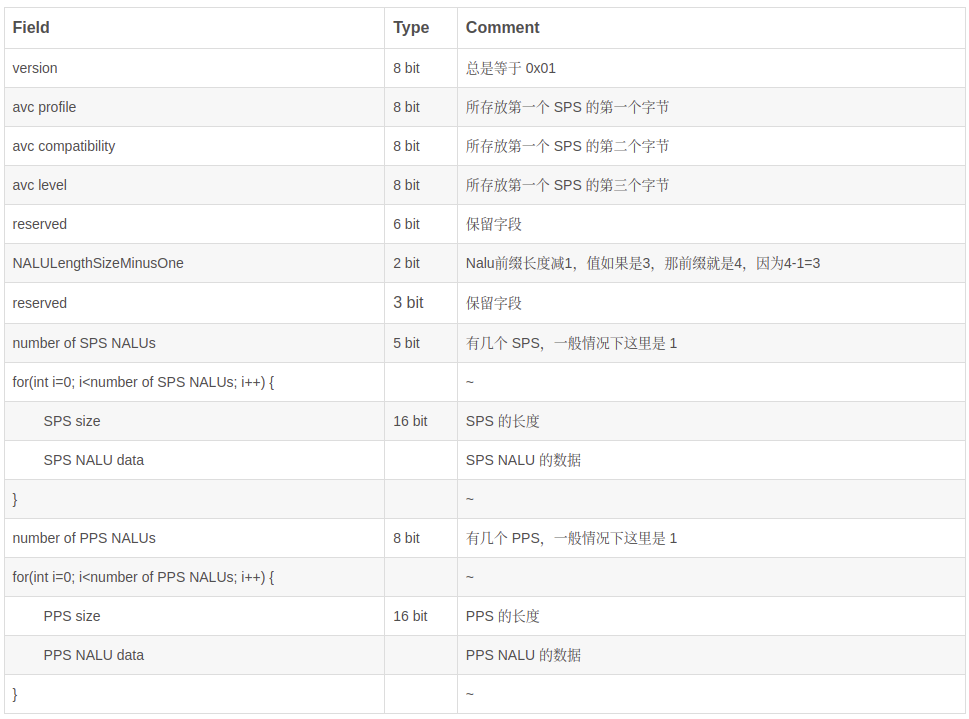

extradata部分内容如下：

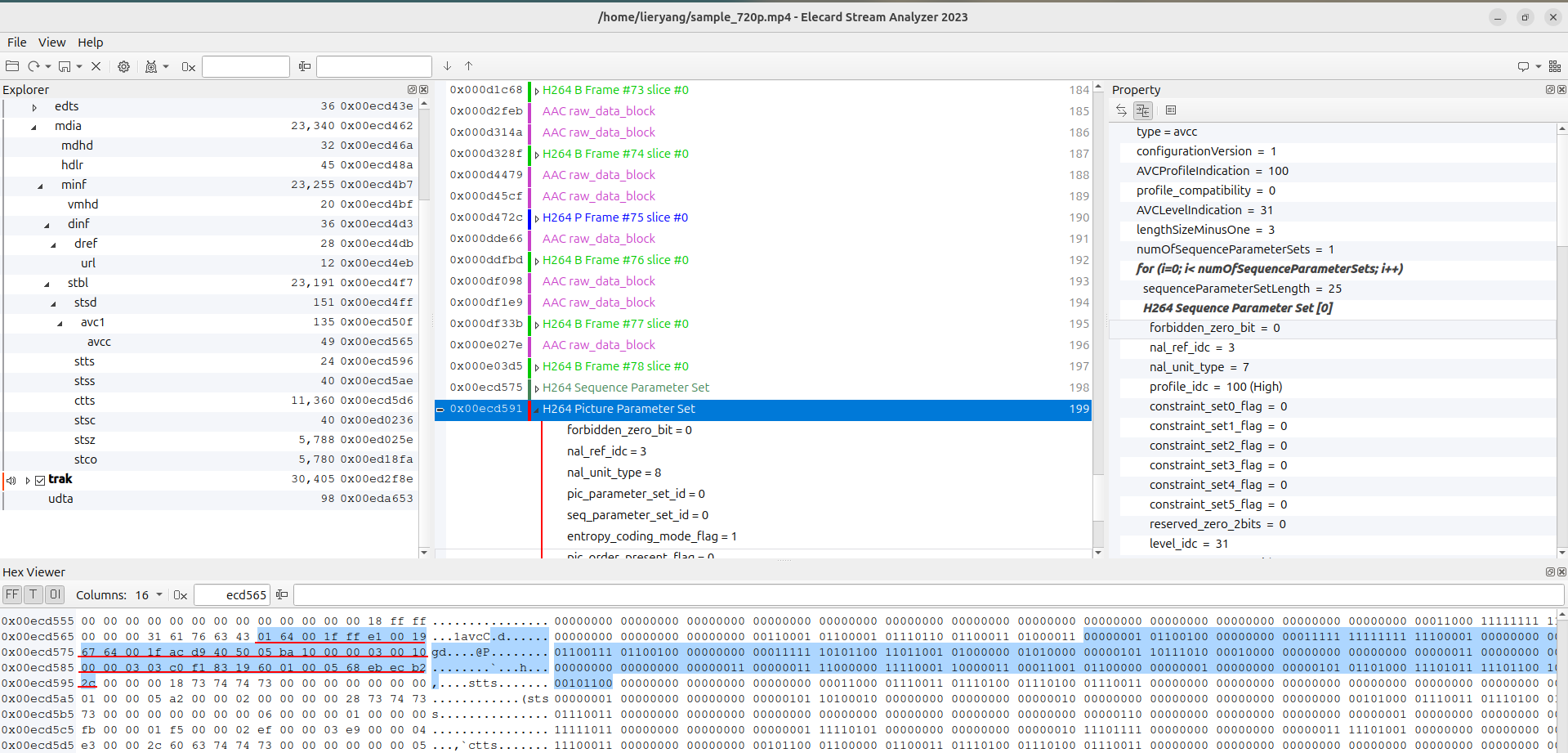

alt text

比如MP4视频文件中的这部分，这就是extradata:包含了SPS，PPS信息、length占用多少个字节（一般都是4字节，表示NALU端的长度）。

2.2.1 分析avc流格式的mp4

以 /assets/Video/01_H264编码原理/video/output.mp4 为例：

下面画线部分就是extradata

alt text

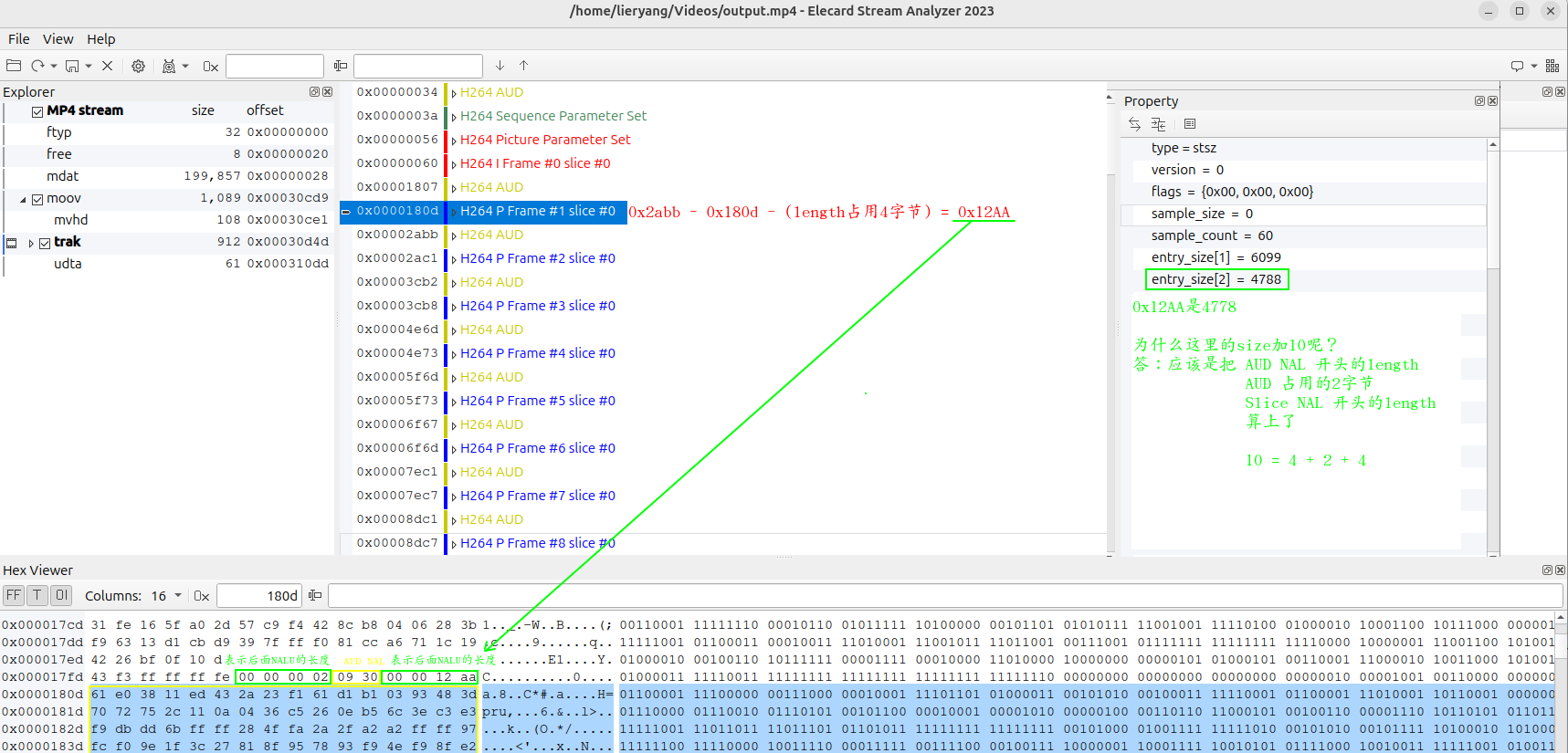

分析length部分

alt text

3 slice

Slice，或者切片，是H.264编码中的一个基本单位，它包含了一系列的宏块（macroblocks），这些宏块共同构成了视频帧的一部分。在H.264编码中，一个视频帧可以被划分为一个或多个Slice。每个Slice都是独立编码的，这意味着它们可以被独立解码，不依赖于其他Slice的信息。

alt text

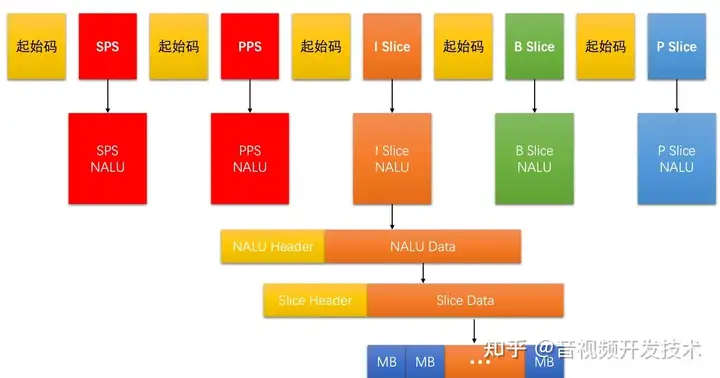

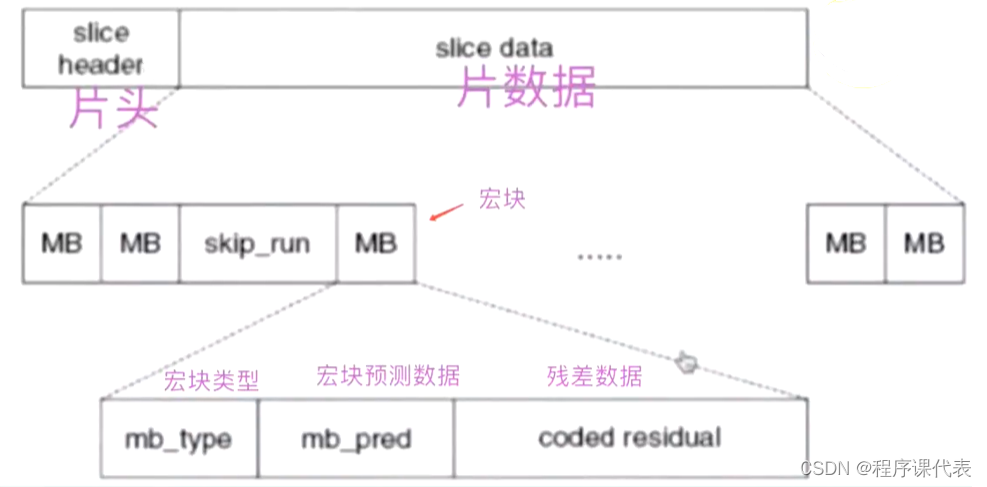

PS 是一个 NALU、PPS 是一个 NALU、每一个 Slice 也是一个 NALU。每一个 NALU 又都是由一个 1 字节的 NALU Header 和若干字节的 NALU Data 组成的。而对于每一个 Slice NALU，其 NALU Data 又是由 Slice Header 和 Slice Data 组成，并且 Slice Data 又是由一个个 MB Data 组成。其结构如下：

alt text
