十三、AD——PCB设计之差分走线
1 阻抗匹配
阻抗要求是为确保电路板上高速性号的完整性而提出,它对高速数字系统正常稳定运行起到了关键性因素,在高速系统中,关键信号线不能当成是普通的传输线来看待,必需要考虑其特性阻抗,若关键传输线的阻抗没有达到匹配,可能会导致信号反射、反弹,损耗,原本良好的信号波形变形(上冲、下冲、振铃现象),其将直接影响电路的性能甚至功能。

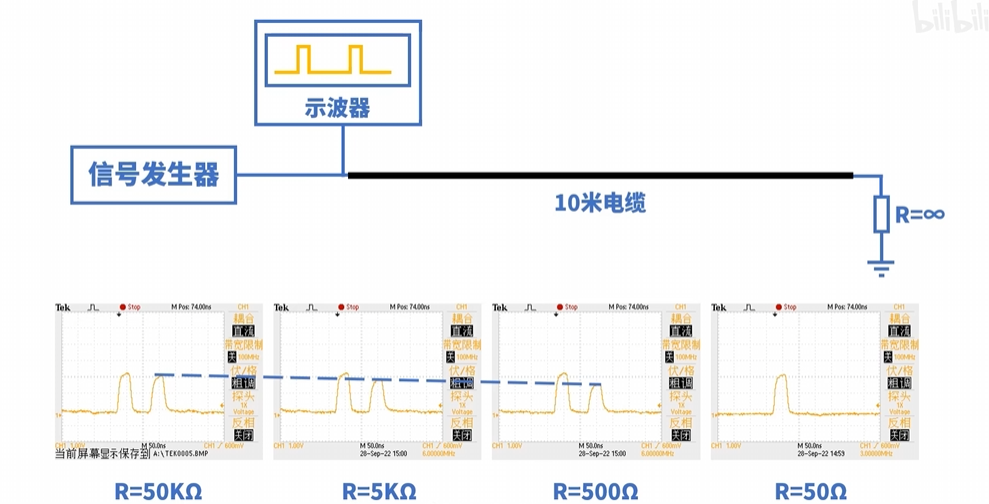

下面示波器、信号发射器、同轴电缆都是50Ω,如果10米同轴电缆另一个的电阻接不通阻值,回造成高速信号反射。所以必须要阻抗匹配。
2 单端阻抗
单端阻抗是信号线与地(或者参考平面)之间的阻抗。

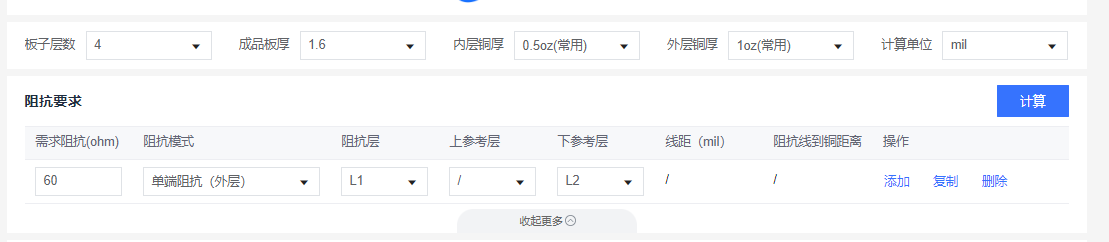

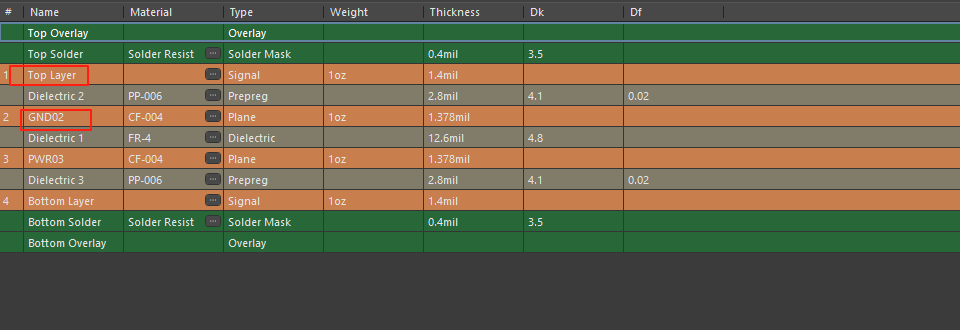

嘉立创阻抗计算单端阻抗(外层)的时候,如果是多层板,比如第一层阻抗计算,下参考层就是最层地平面(比如L2层)。
3 差分阻抗
差分阻抗是两根信号线之间的阻抗。适用于差分信号(两根信号线上的信号电压相反)传输的情况。
3.1 常用阻抗
RJ45网口:100
USB:90
4 AD差分走线设置
4.1 添加差分类
Design -> Class

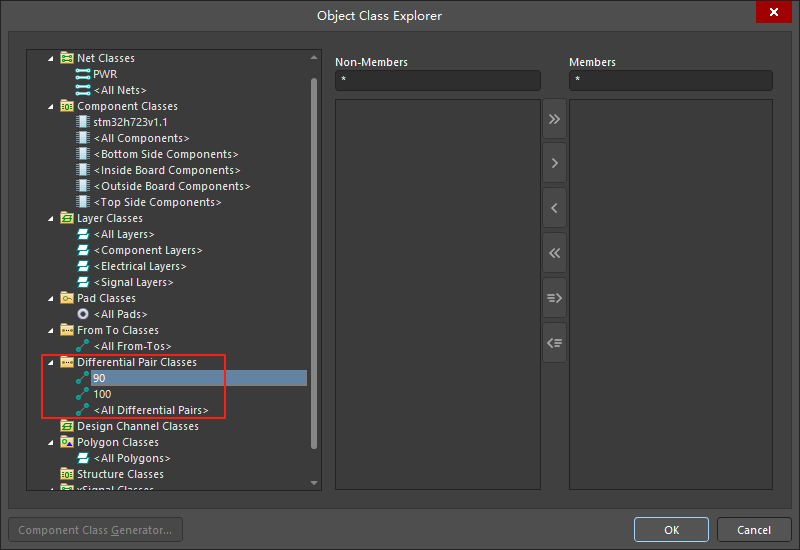

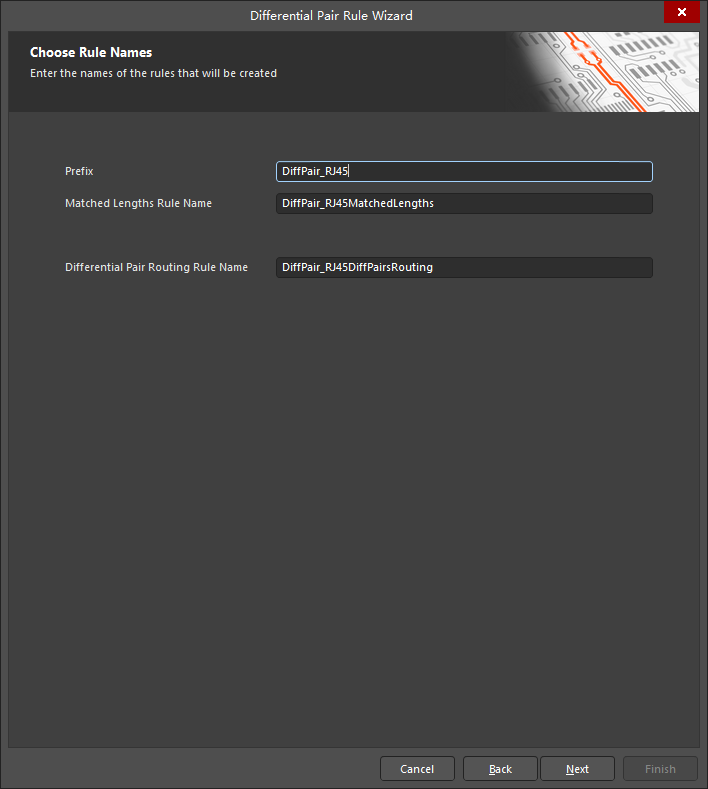

添加90和100差分对类
4.2 添加差分对

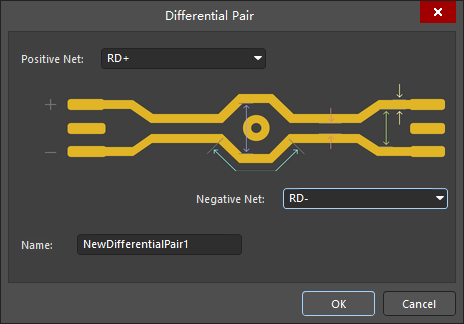

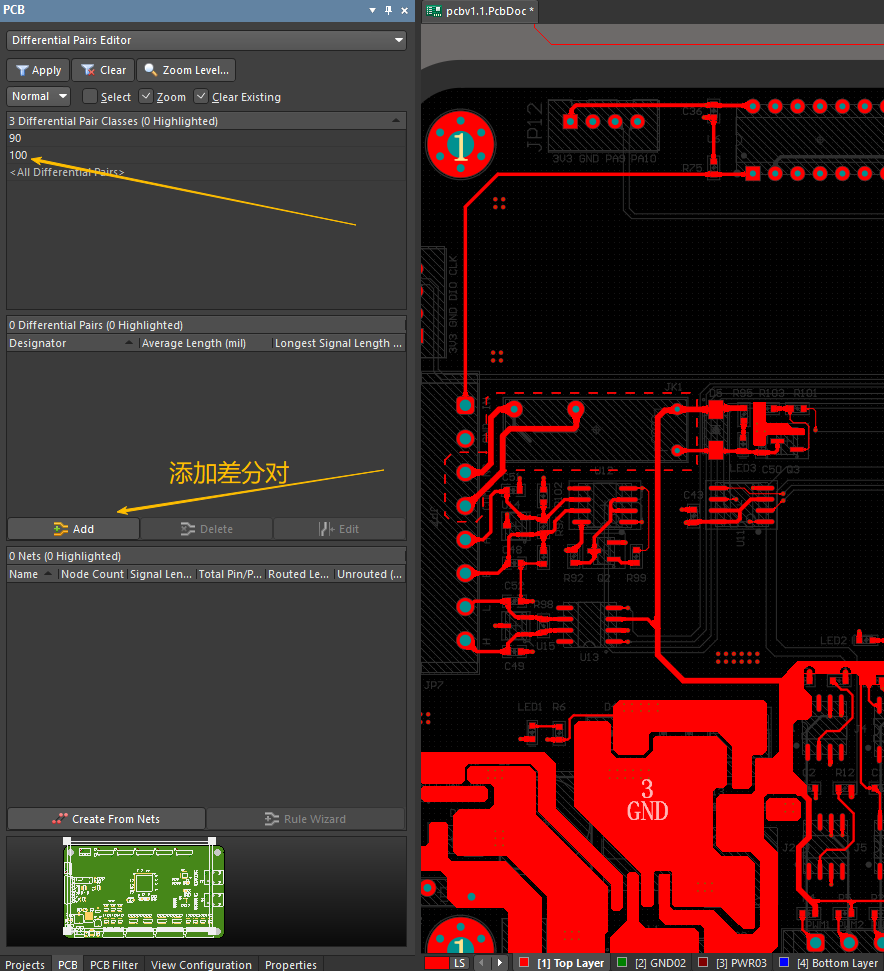

添加差分对

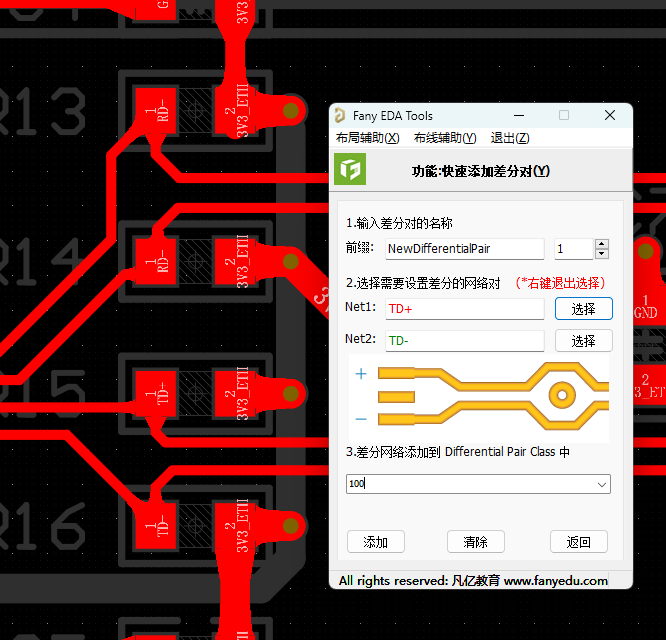

或者通过脚本添加差分对(更加快捷)

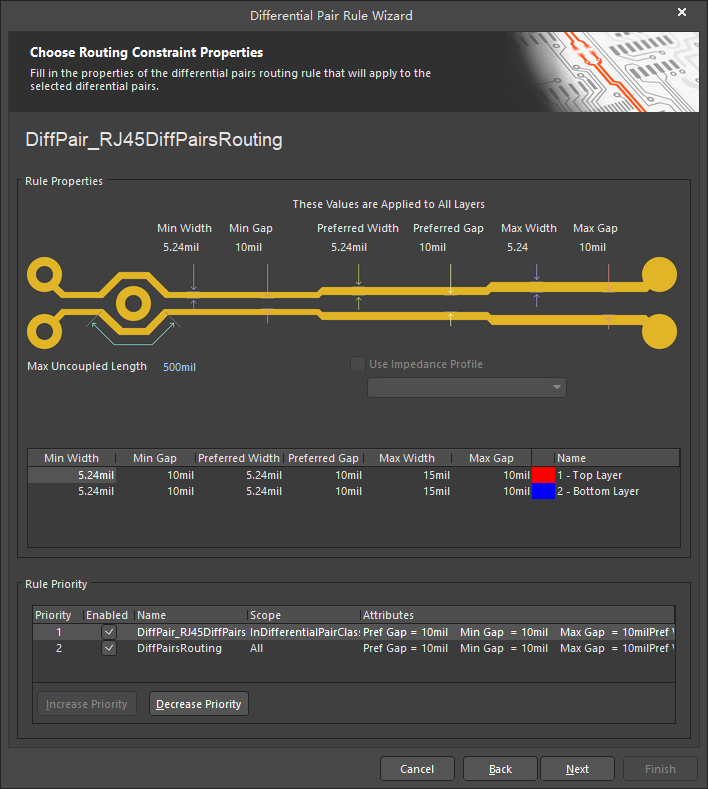

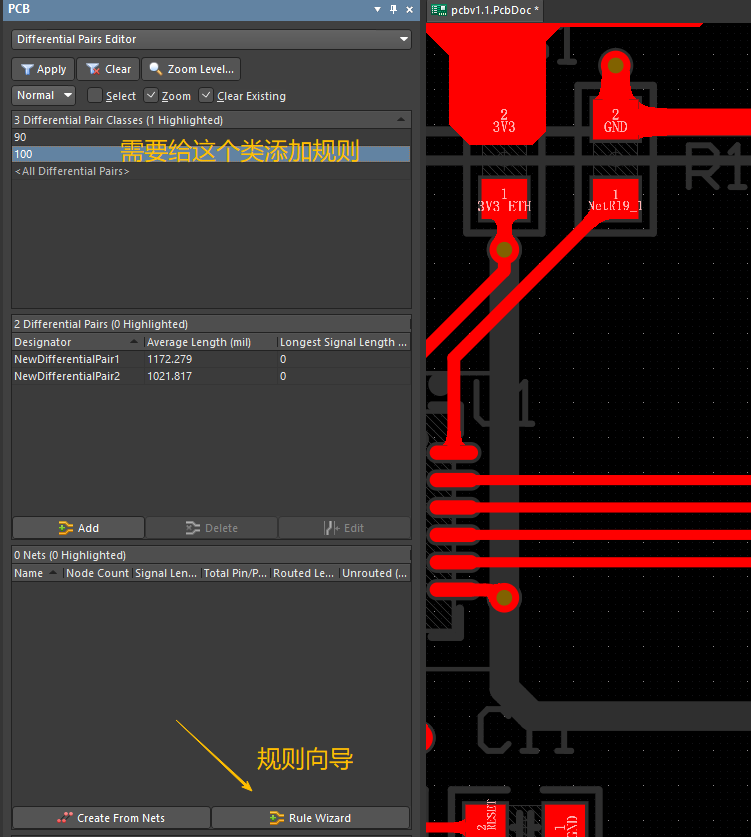

4.3 添加差分规则

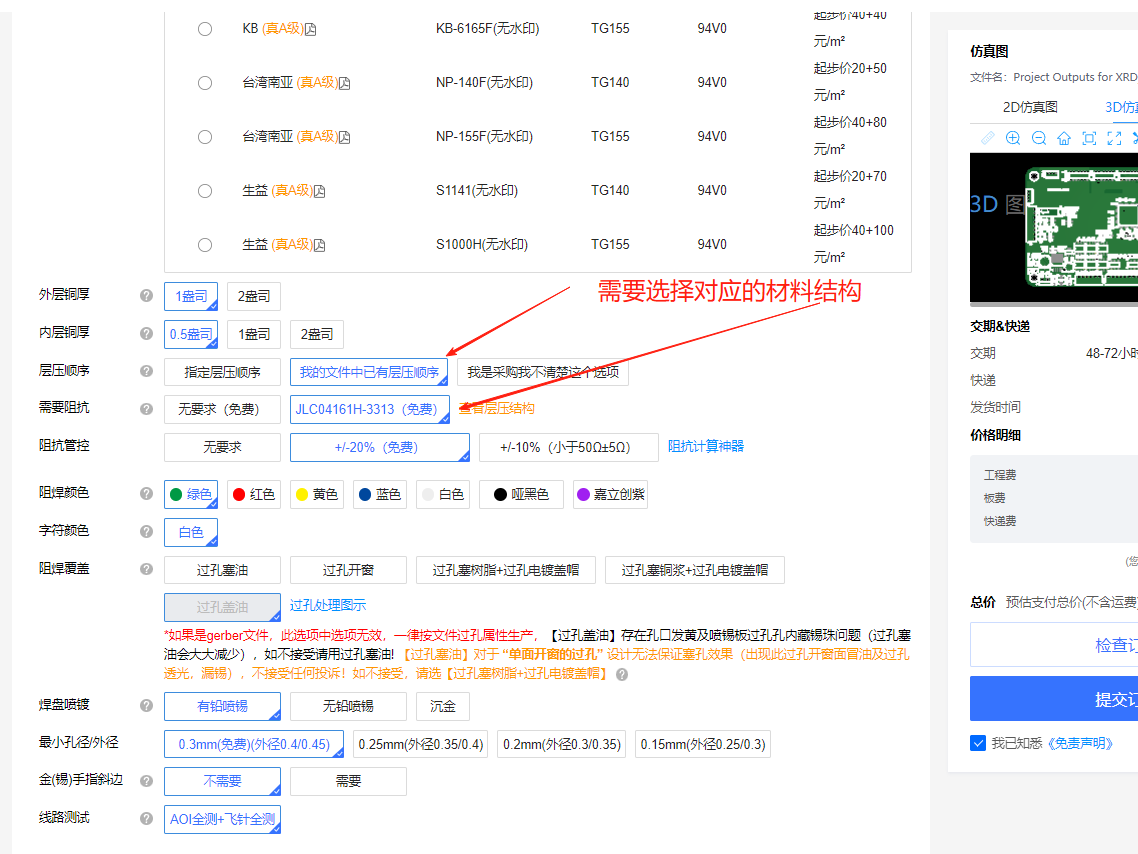

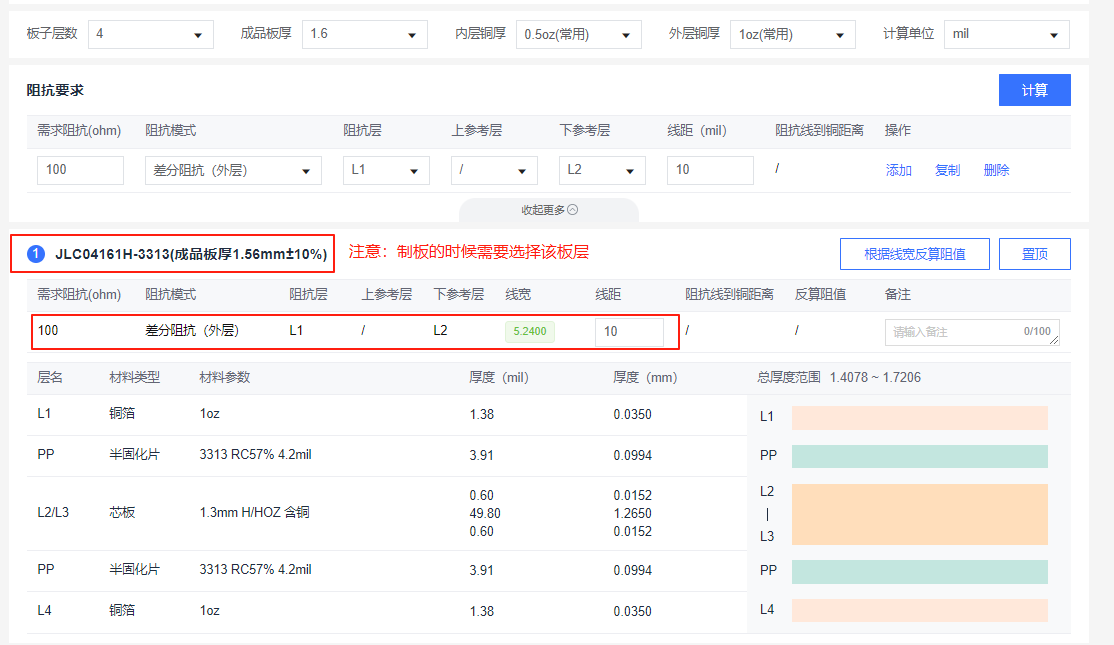

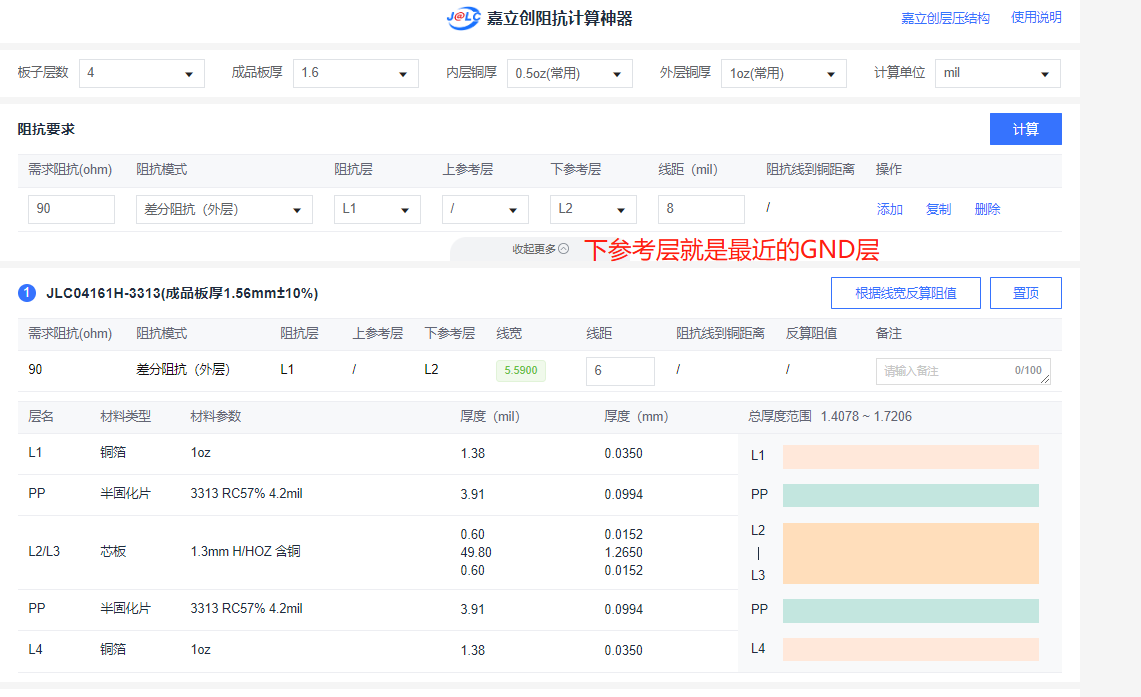

根据嘉立创阻抗计算,计算走线间距和线宽

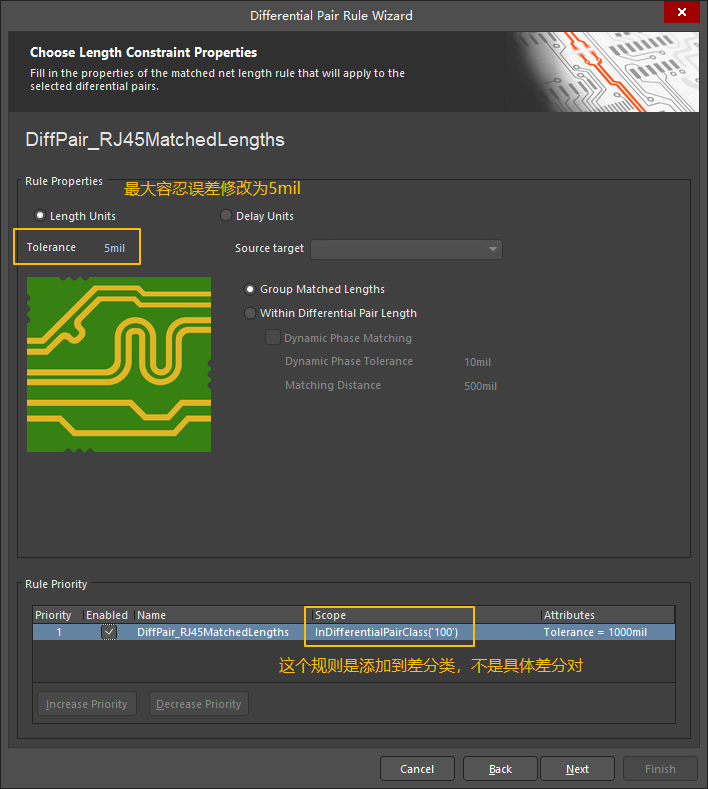

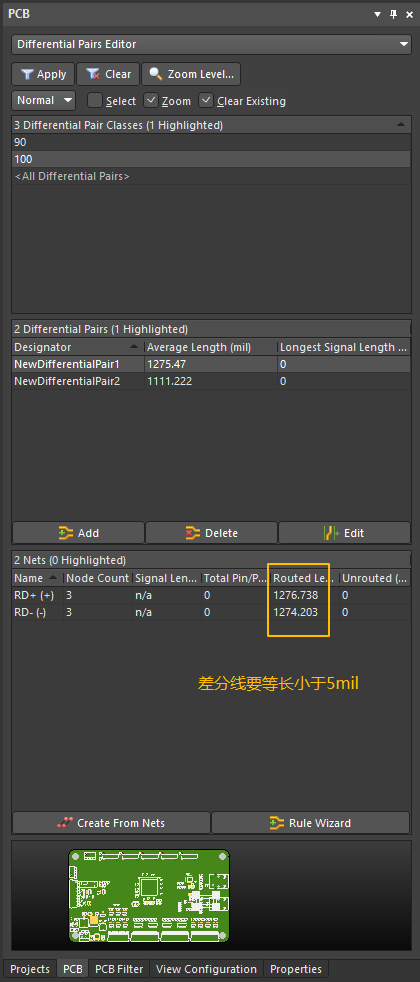

差分线尽量等长,误差最好小于5mil
