1 STM32基本定时器、通用定时器、高级定时器区别

STM32系列微控制器中的定时器资源分为基本定时器（Basic Timer）、通用定时器（General Purpose Timer）和高级定时器（Advanced Timer）三类，它们在功能和复杂性上有所不同。

  • 基本定时器：TIM6 和 TIM7 是一个16位的只能向上计数的定时器，只能定时，没有外部 IO。

  • 通用定时器：TIM2/3/4/5 是一个16位的可以向上/下计数的定时器，可以定时，可以输出比较，可以输入捕获，每个定时器有四个外部IO。

  • 高级定时器：TIM1/TIM8 是一个16位的可以向上/下计数的定时器，可以定时，可以输出比较，可以输入捕获，还可以有三相电机互补输出信号，每个定时器有8个外部IO。

2 定时器基本参数

2.1 基本概念

  • Prescaler（预分频系数）：输入给计数器的信号频率 = 输入到预分频器的信号频率 / ( 预分频系数 + 1)。该值为 0 相当于对 输入信号1分频，也就是不分频；该值为 1 相当于对 输入信号2分频，依此类推；

  • Period（计数周期）：以 Up模式 为例，在此模式下计数器从0开始计数，每一个时钟信号计数值+1，当计数值等于计数周期的时候，当再有一个时钟信号，计数值变为0，可以触发更新中断。

  • AutoReloadPreload 预装载：控制是否启用“影子寄存器机制”。当预装载启用后，对 ARR、CCRx 的写入先写到影子寄存器中，只有在 更新事件（UEV） 时才更新到真正用于比较的寄存器中。比如：我在本次更新事件中断中修改了ARR、CCRx，需要在下一次更新事件中才会生效。因为本次更新事件触发的中断，本次更新事件已经过去。只有下一次就会生效。

2.2 寄存器

  • TIMx_PSC：预分频器寄存器，预分频系数。输入给计数器的信号频率 = 输入到预分频器的信号频率 / ( 预分频系数 + 1)。注意系统会加一。

  • TIMx_ARR：自动重载寄存器。比如需要计数100更新中断，TIMx_ARR=99，当CNT计到99后，下一次时钟上升沿才会触发更新事件，并将CNT重装为0。
    • CNT == ARR 本身不会立即重装
    • 需要再来 一个时钟周期，才会发生更新事件（即 CNT 从 99 → 0）。

  • TIMx_CNTT：计数器寄存器。

  • TIMx_CCR1：表示比较寄存器1，还有比较寄存器2，3，4（TIMx_CCR1，TIMx_CCR2，TIMx_CCR3，TIMx_CCR4）。

  • 影子寄存器：暂存写入值直到更新事件，才会写入上述寄存器中。auto-reload preload控制是否开启影子寄存器。如果不开启，寄存器值会立即写入上述寄存器中。

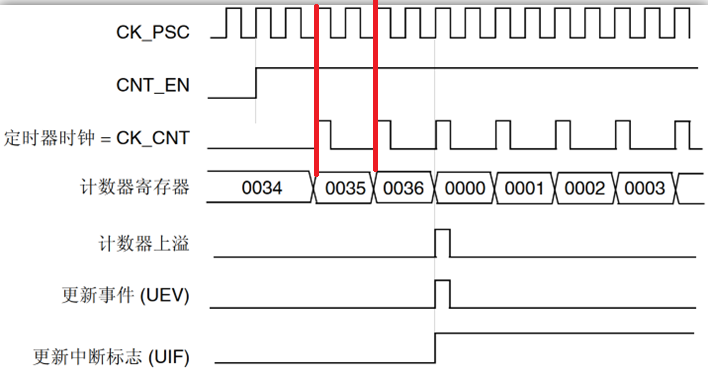

2.2.1 计时器寄存器

PSC = 1 （分频系数=PSC+1），因此就是对2个定时器外设APB时钟为一次计数。

ARR = 36，从 0开始，36完了结束，等到更新事件，所以就是 36 + 1 = 37个定时器时钟周期

alt text

2.2.2 控制寄存器1（TIMx_CR1）

alt text

3 PWM 输出

STM32的定时器除了TIM6和TIM7（基本定时器）之外，其他的定时器都可以产生PWM输出。其中，高级定时器TIM1、TIM8可以同时产生7路PWM输出。

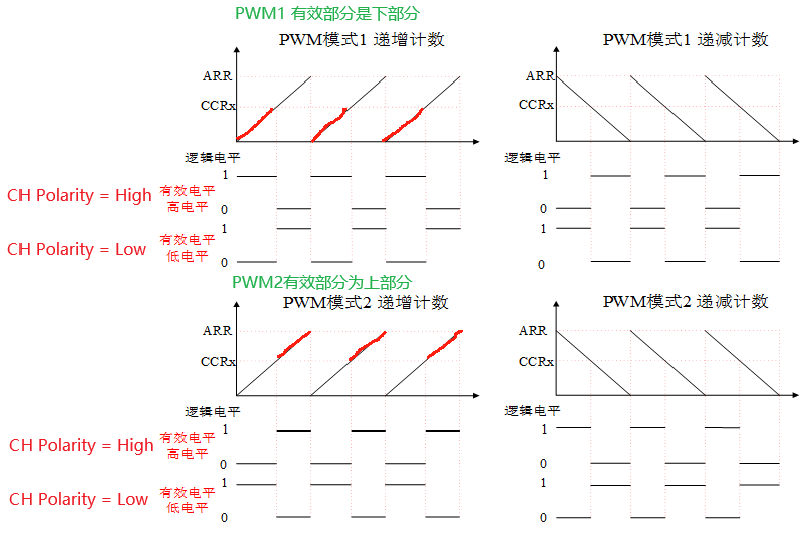

3.1 PWM 模式

alt text

  1. 输出极性有高极性和低极性
     sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH

 sConfigOC.OCPolarity = TIM_OCPOLARITY_LOW

  2. PWM1: TIMx_CNT < TIMx_CCR1 时通道1为有效电平

    • 高极性：有效电平时输出高电平， 图形下部分输出高电平

    • 低极性：有效电平时输出低电平，图形下部分输出低电平

  3. PWM2: TIMx_CNT < TIMx_CCR1 时通道1为无效电平

    • 高极性：有效电平时输出高电平， 图形上部分输出高电平

    • 低极性：有效电平时输出高电平， 图形上部分输出低电平

  4. Fast Mode 实际是 STM32 定时器中输出比较单元的 “输出比较快速使能（OCxFE）” 功能。 Fast Mode 对于 PWM 模式（特别是 PWM1/PWM2） 通常没有必要启用，原因如下：

    • PWM 模式本身已经是周期性且自动更新的；

    • 启用 Fast Mode 可能导致输出响应“过快”，破坏原本的 PWM 波形完整性；

    • 官方推荐：PWM 模式下关闭 Fast Mode，默认即为关闭。

1.1 基本定时器
