四、STM32——VsCode EIDE

EIDE 插件是一款适用于 8051/STM8/Cortex-M/RISC-V 的单片机开发环境。在 Vs Code 上提供 8051、STM8、Cortex-M、RISC-V项目的开发、编译、烧录等功能。

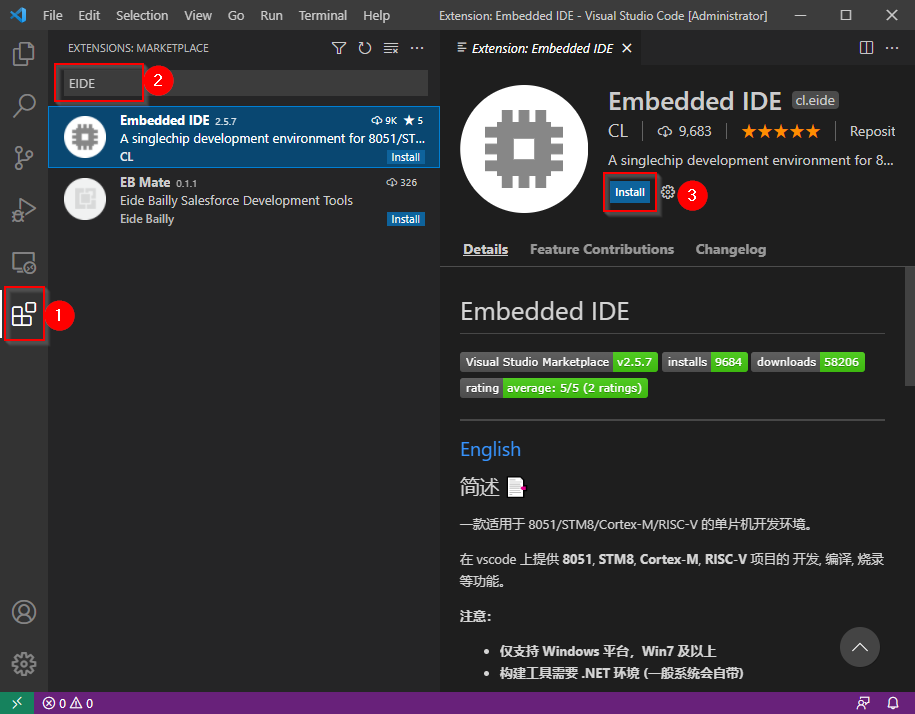

1 插件安装

alt text

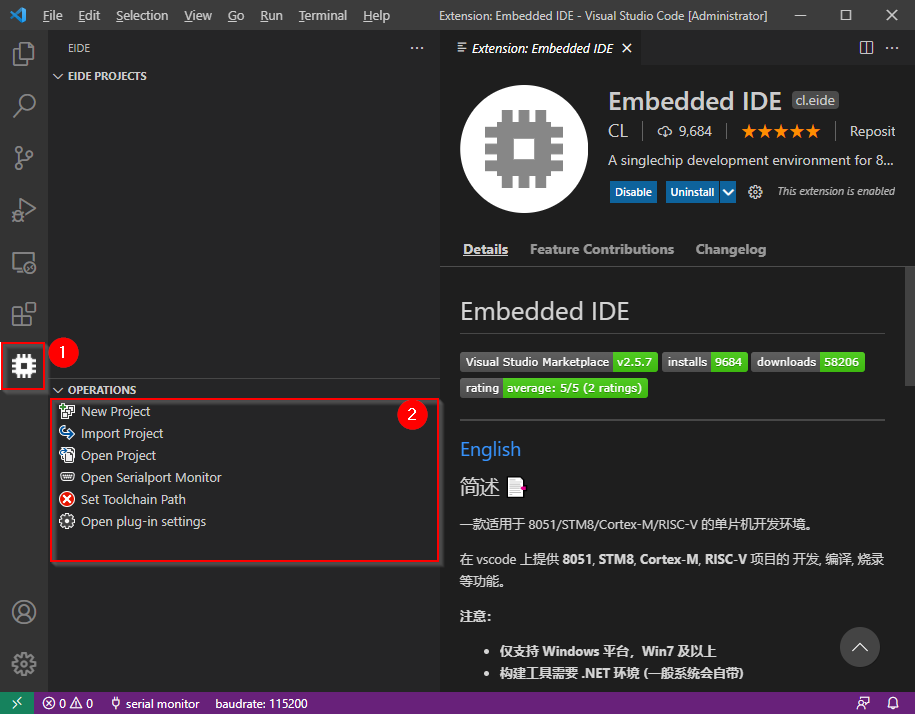

安装成功之后，可以在左侧看到一个芯片样式的图标，然后可以进行相应的操作，可以进行新建工程，导入工程等操作，具体如下图所示；

alt text

2 MDK-ARM项目导入

2.1 创建MDK-ARM项目

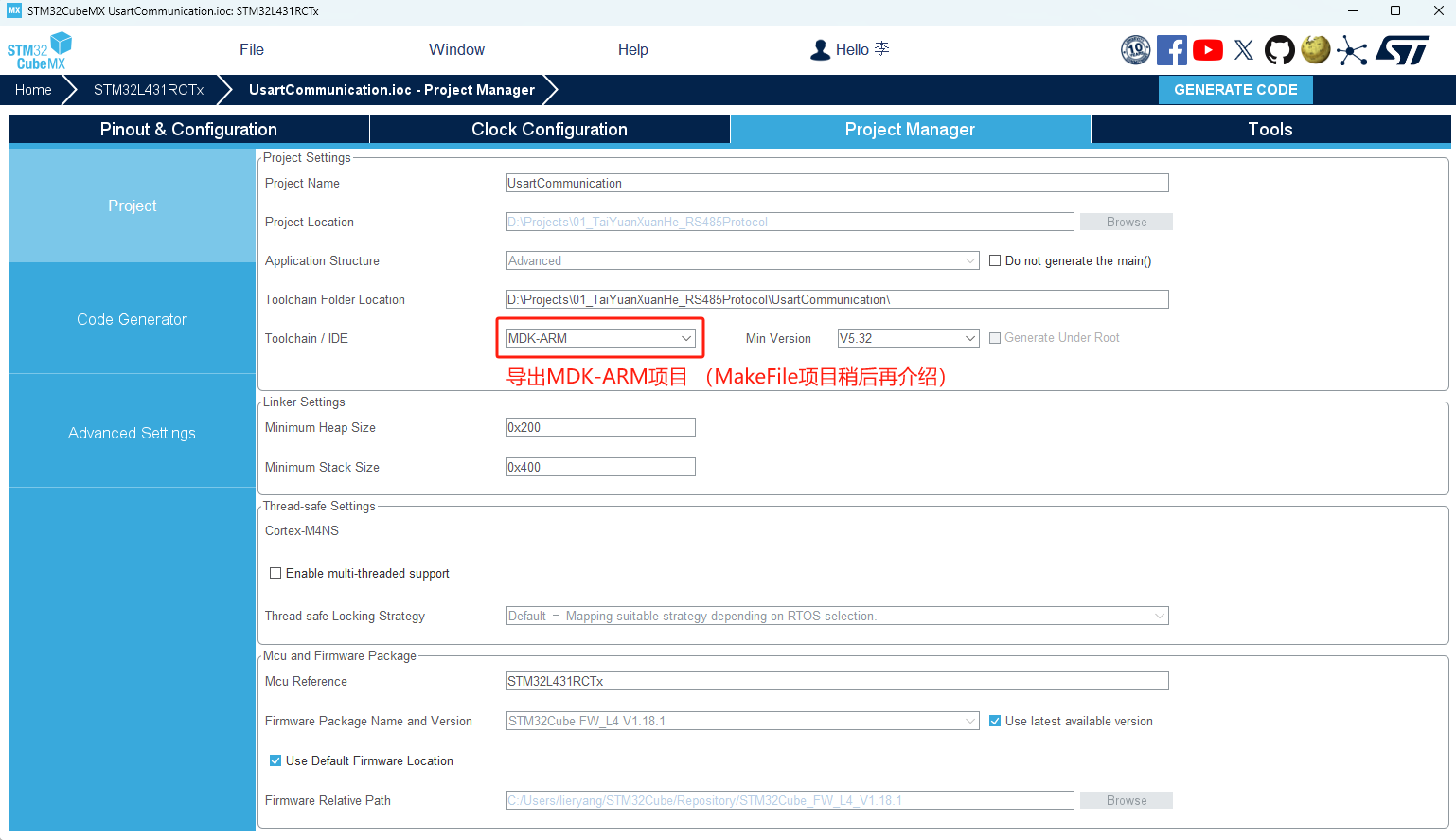

比如：我基于 STM32L431RCT6 芯片在 CubeMX 创建了一个初始串口项目，导出 MDK-ARM 项目。

具体如下：

alt text

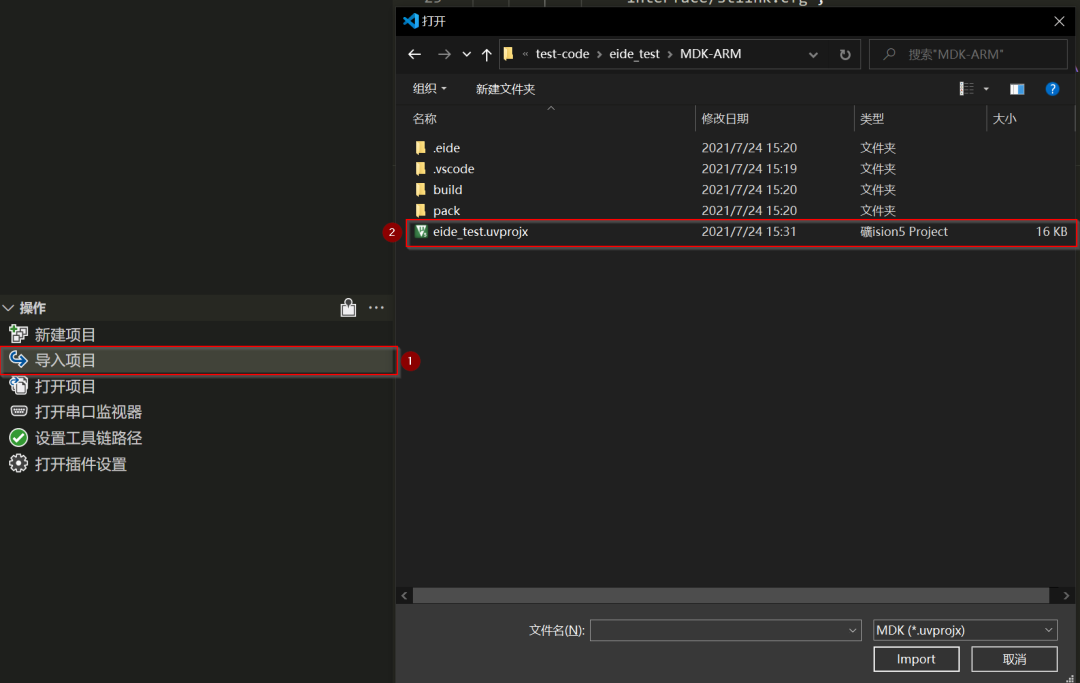

2.2 EIDE导入MDK-ARM项目

alt text

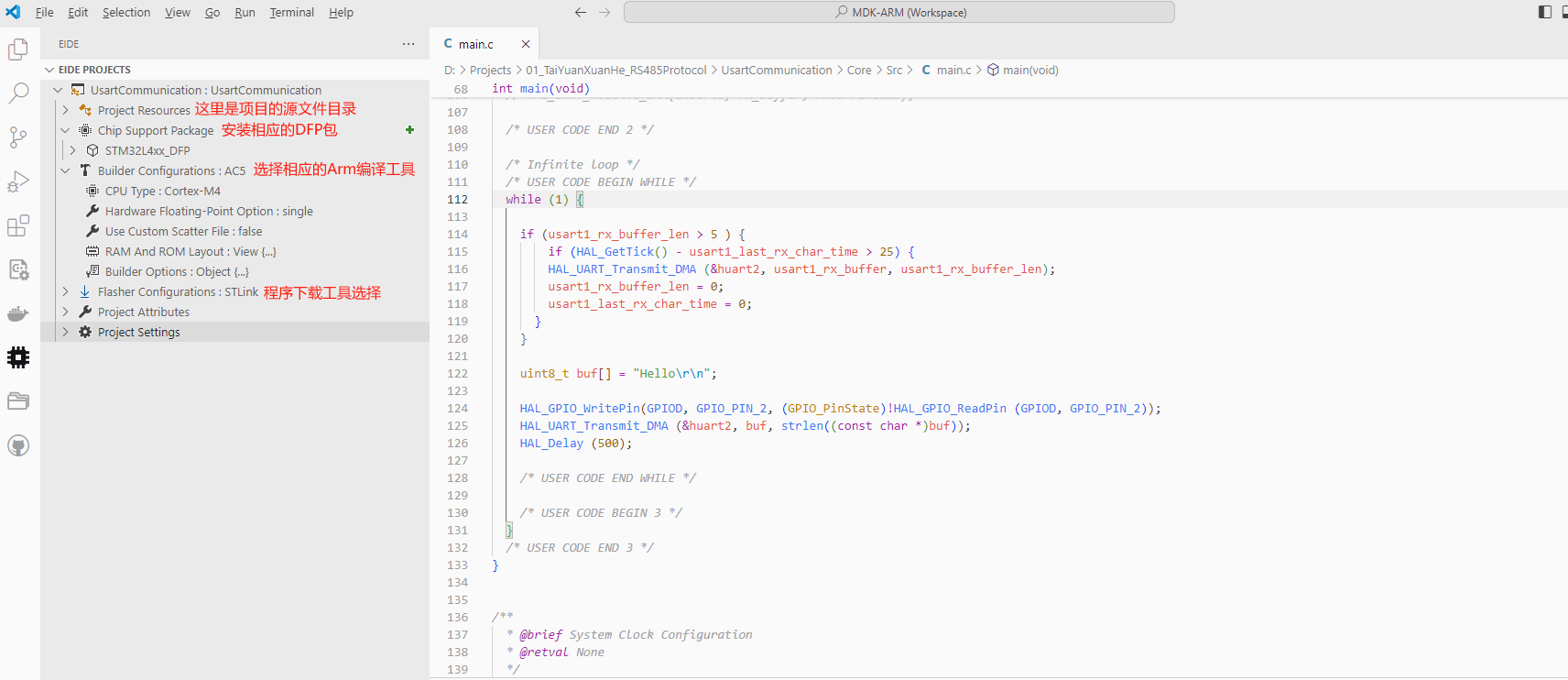

2.3 设置EIDE项目

设置相应的 pack 文件；
选择相应的芯片型号；
选择对应的工具链（arm-cc 或者 arm-gcc）;
选择对应的烧录配置；

alt text

2.3.1 关于编译工具链

工具链一个是ARMCC，编译后给单片机用的；另一个是gdb调试用的arm-none-abi

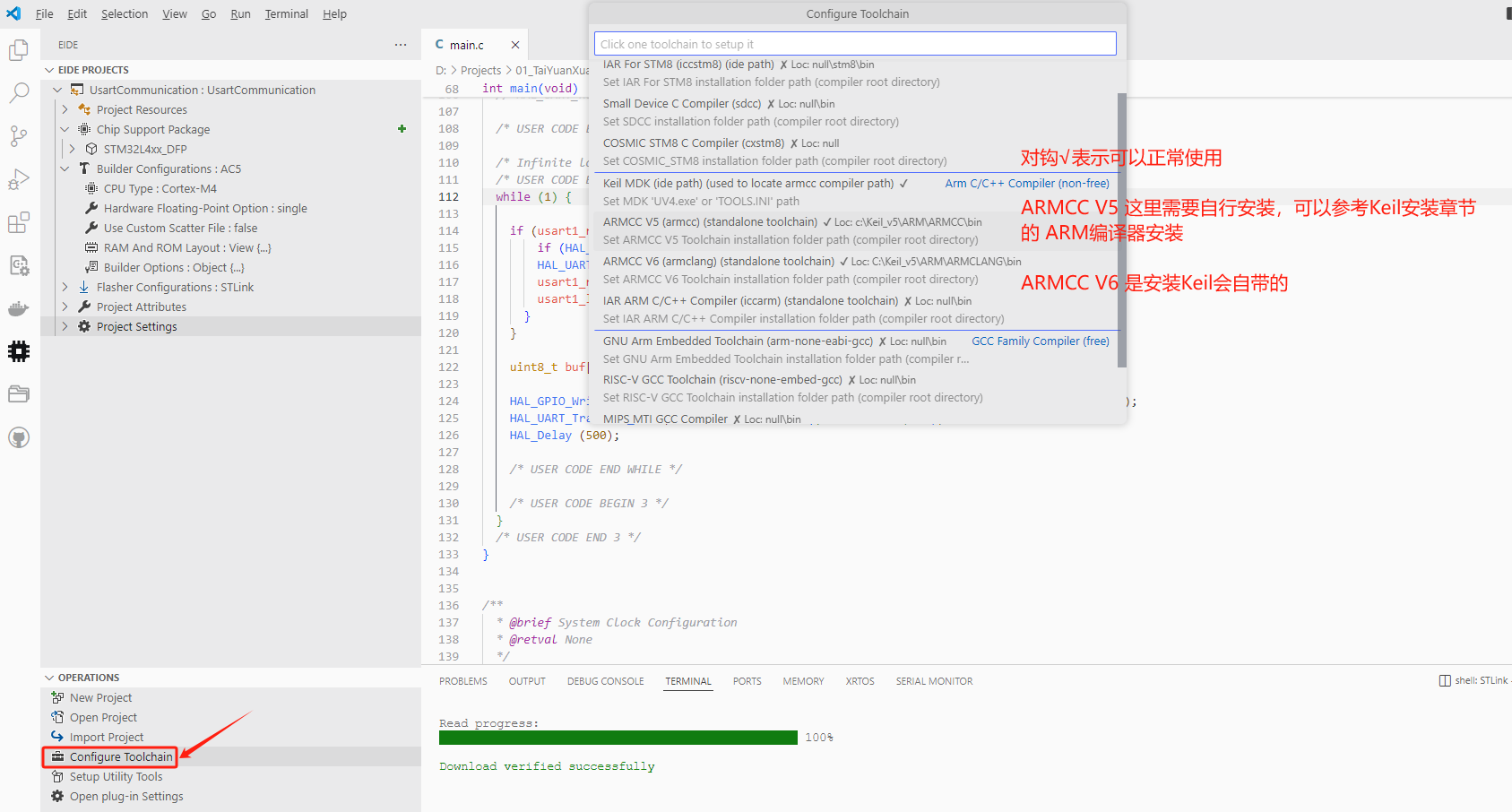

方法一：点击左下角的 Configure Toolchain，然后点击 ARMCC V5 可以选择工具链。选择安装Keil的时候安装的那个编译工具链。

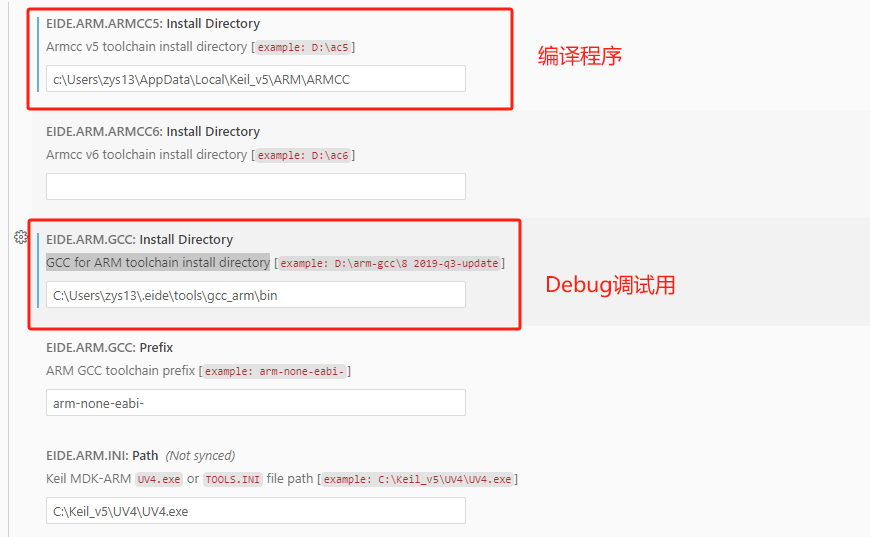

方法二：点击左下角的 Open plug-in Settings,可以设置 Armcc v5 toolchain install directory 和 GCC for ARM toolchain install directory 目录。

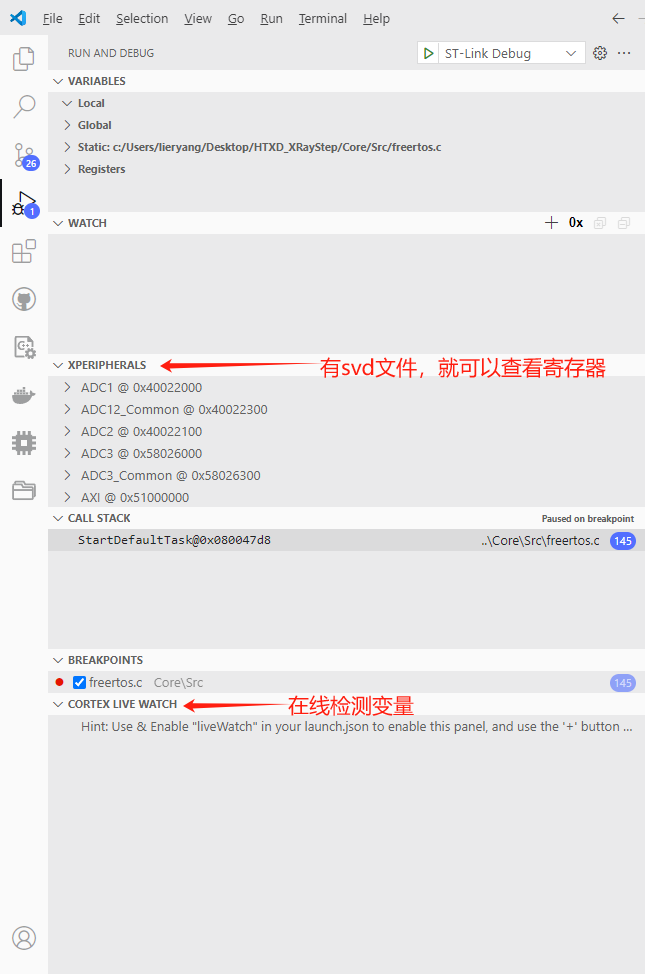

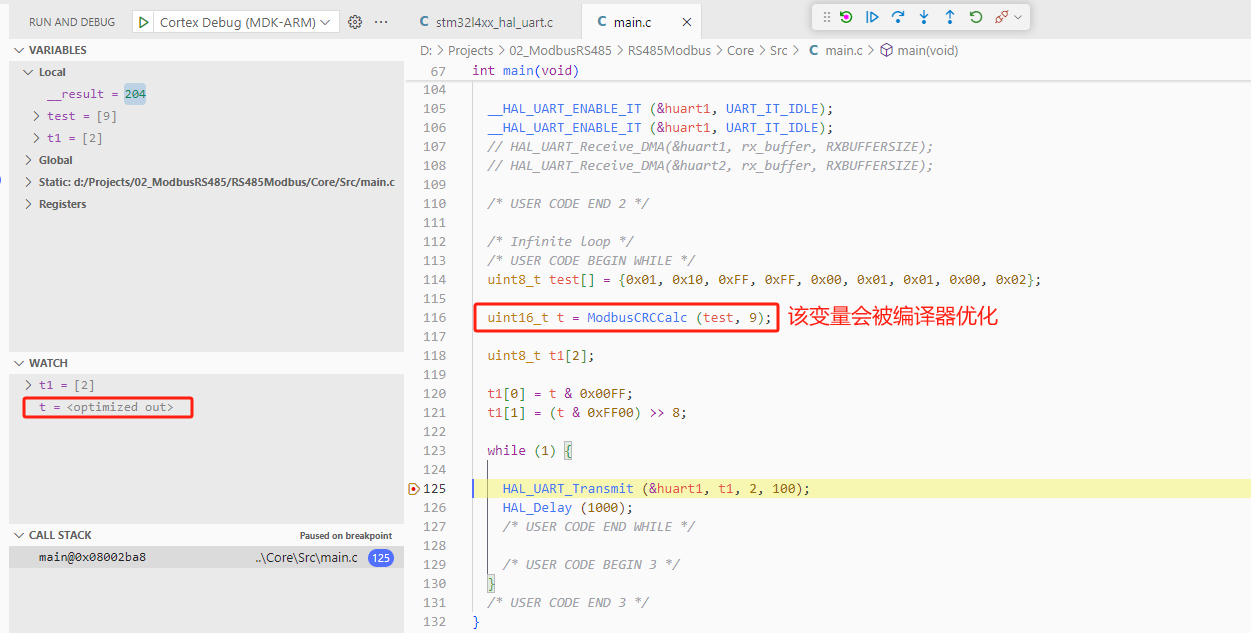

3 调试

调试有两种，一种是openocd，另一种是stutil

OpenOCD是开源软件，可以完成程序烧写，调试等任务，使用OpenOCD调试，比stutil稳定

3.1 openocd

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "ST-Link Debug",
            "cwd": "${workspaceFolder}",
            "request": "launch",
            "type": "cortex-debug",
            "runToEntryPoint": "main",
            "servertype": "openocd",
            "device": "STM32H723ZGTx",
            "configFiles": [
                "${workspaceFolder}/Debug/interface/stlink.cfg",
                "${workspaceFolder}/Debug/target/stm32h7x.cfg"
            ],
            "executable": "${workspaceFolder}/MDK-ARM/build/${workspaceFolderBasename}/${workspaceFolderBasename}.elf",  /* ${workspaceFolderBasename}就是项目名称 */
            "svdFile": "${workspaceFolder}/MDK-ARM/pack/Keil/STM32H7xx_DFP.4.0.0/CMSIS/SVD/STM32H723.svd"
        }
    ]
}

3.2 st-link

下载v1.7版本，v1.8版本不知道为什么错误

{
  "version": "0.2.0",
  "configurations": [
    {
      "name": "Cortex Debug",
      "cwd": "${workspaceFolder}",
      "executable": "build/HTXD_XRay_V1.0/HTXD_XRay_V1.0.elf",
      "request": "launch",
      "type": "cortex-debug",
      "runToEntryPoint": "main",
      "gdbPath": "C:/Users/zys13/.eide/tools/gcc_arm/bin/arm-none-eabi-gdb.exe",
      "servertype": "stutil",
      "device": "STM32H743ZI",
      "serverpath": "D:/BaiduSyncdisk/stlink/bin/st-util.exe",
      "svdFile": ".pack/Keil/STM32H7xx_DFP.2.3.1/CMSIS/SVD/STM32H743x.svd",
      "interface": "swd"
    }
  ]
}
