二十二、STM32——H7系列内存和总线

1 STM32H723内存映射

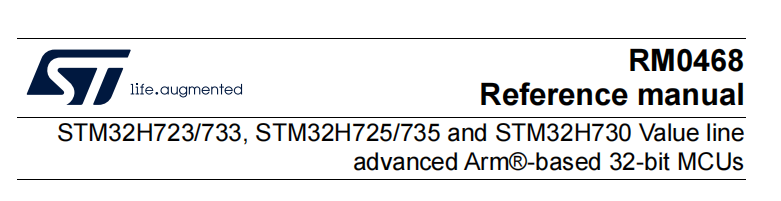

这部分内容可以在下面文档中找到：

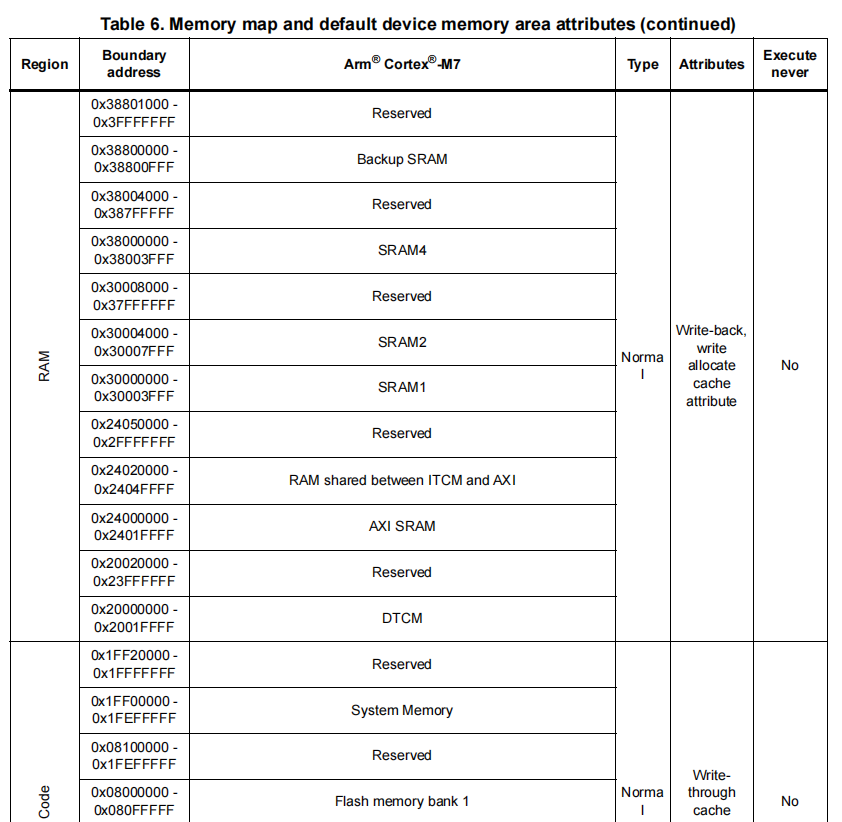

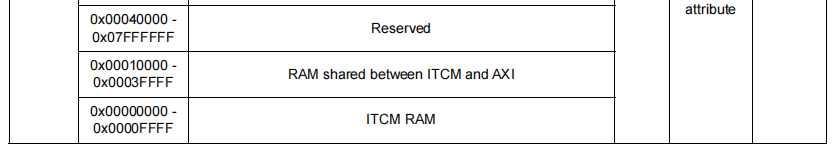

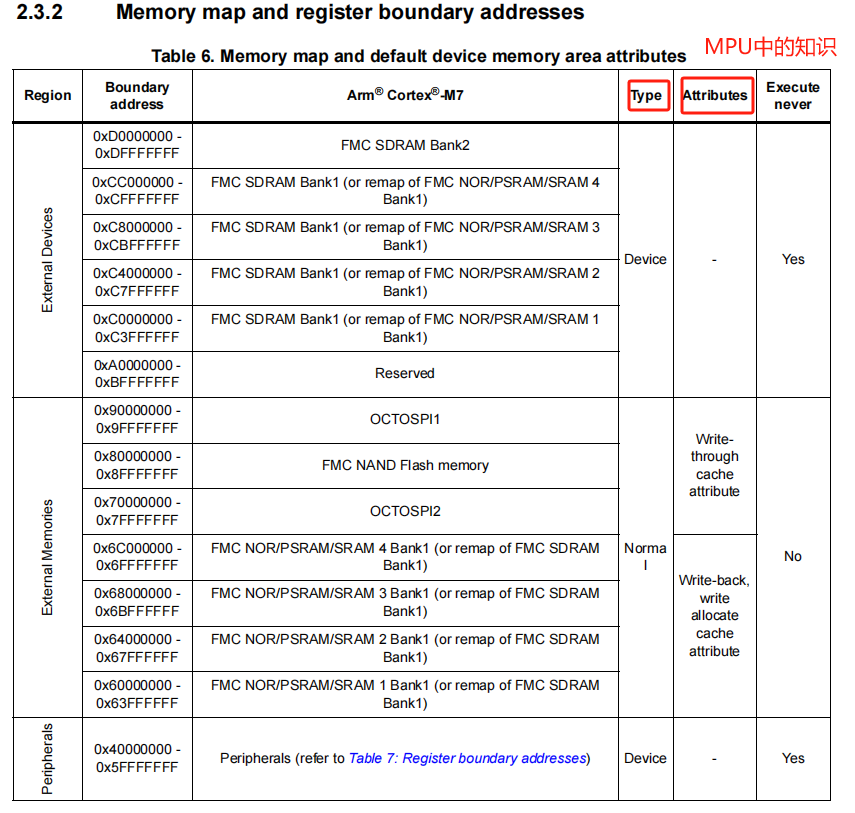

以下是STM32H723/733系列内存映射图，MPU内存保护单元默认的类型和属性就是表中的Type和Atrributes。

1. 除了TCM RAM之外，其他内存都需要开启Cache才能达到最大性能。（TCM是直连CPU内核）。

2. 有些内存默认参数就是开启Cache达到了最大性能。比如：内部FLASH（0x800 0000）也不需自行配置MPU，因为默认参数Cache已经是最大性能。

1.1 SRAM

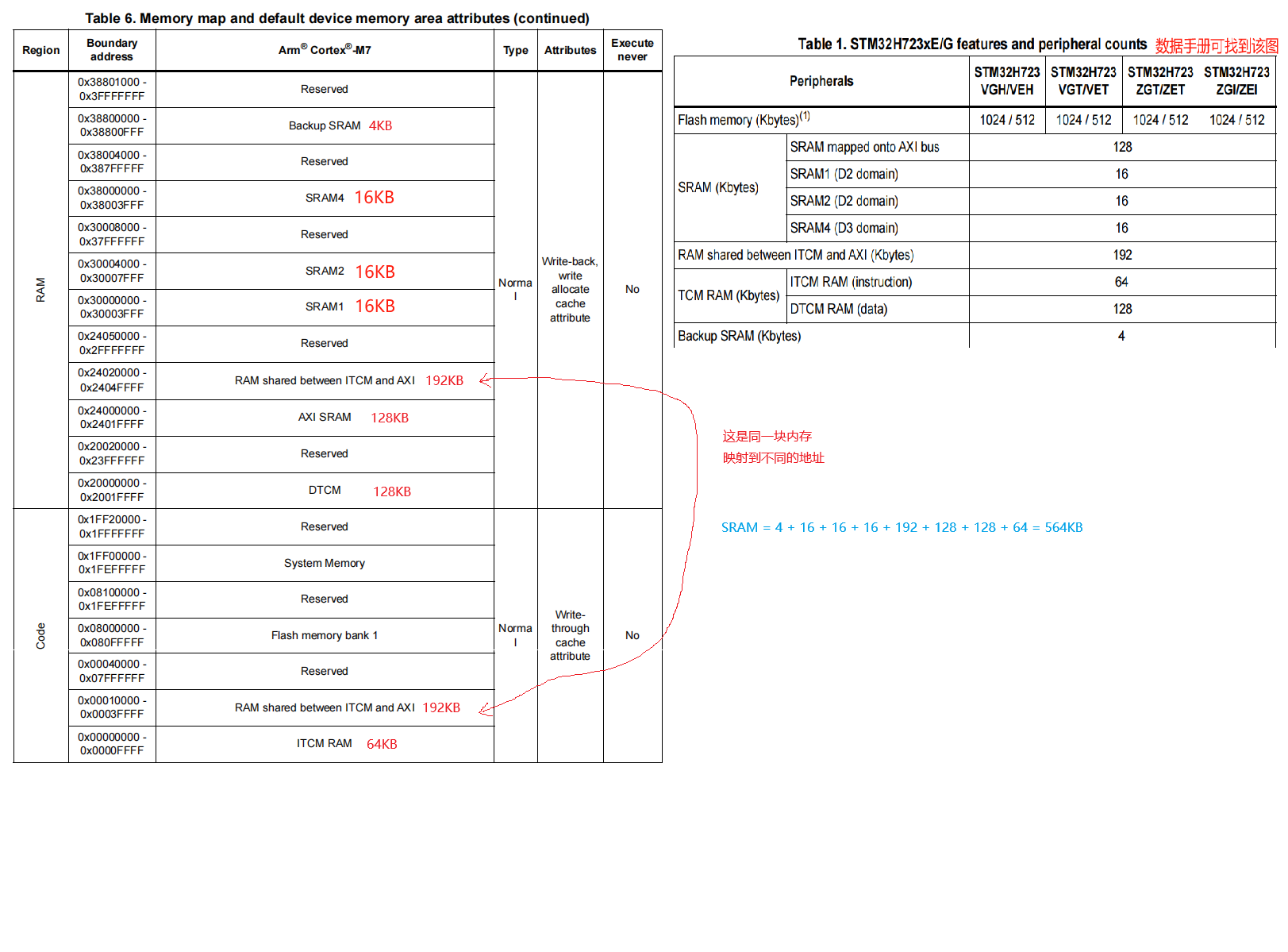

STM32H7的SRAM不是连续的，分成了以下几类：

• TCM RAM：Tightly Coupled Memory（TCM，紧耦合内存），TCM时钟频率跟CPU频率一样，不需要再使用Cache进行加速。所以MPU不需要配置这个区域的内存。

  • ITCM RAM（指令）：ITCM 是用于存放指令的高速内存，CPU 从这里抓取指令执行。（通常是只读，CPU从这里执行代码，不写入）

  • DTCM RAM（数据）：DTCM 是用于存放数据的高速内存，供 CPU 进行数据读写。



• RAM shared between ITCM and AXI：可以通过ITCM和AXI访问，这部分是共享内存，双核中常用。达到最大性能需要开启Cache

• SRAM：这部分内存不是跟CPU直接连接，都是在其他总线下，达到最大性能需要开启Cache

  • SRAM mapped onto AXI bus：

  • SRAM1（D2 domain）：

  • SRAM2（D2 domain）：

  • SRAM4（D3 domain）：

2 STM32H723架构

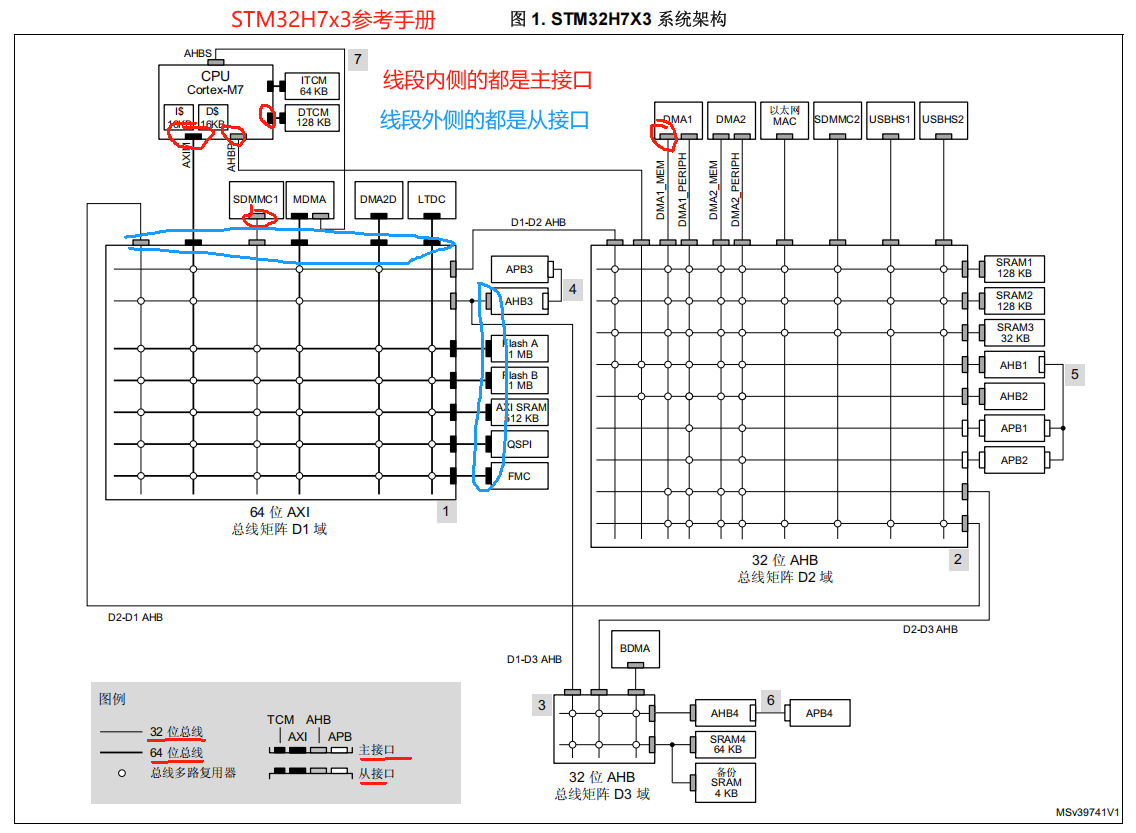

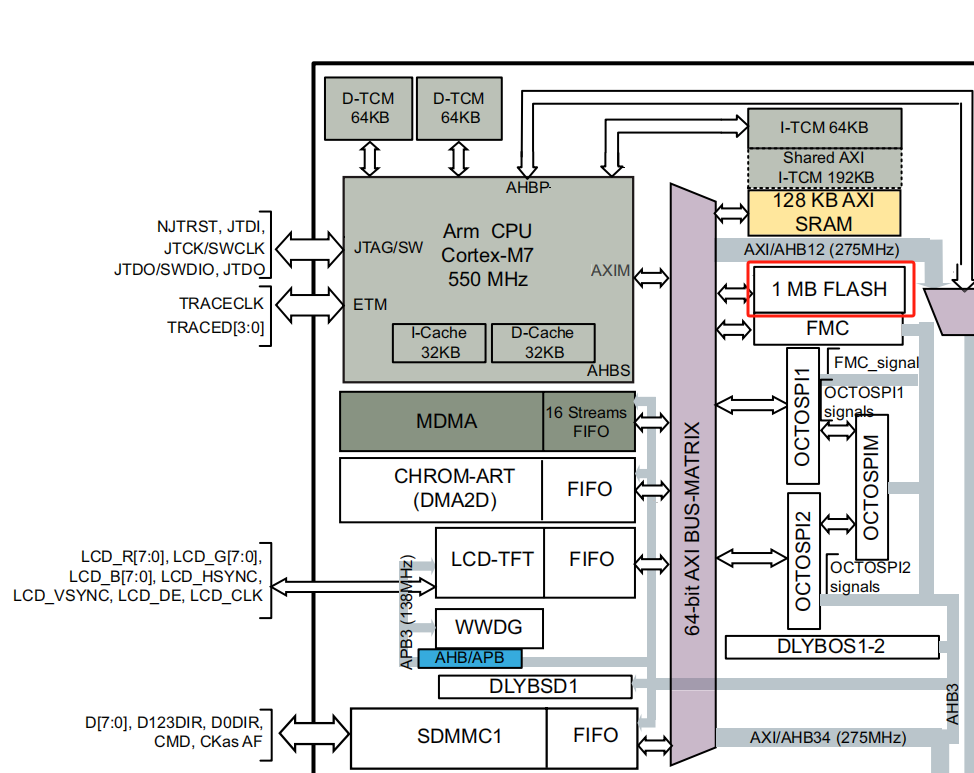

STM32H723xE/G block diagram 图是在数据手册中可以找到

2.1 STM32H723总线主设备与总线从设备互连

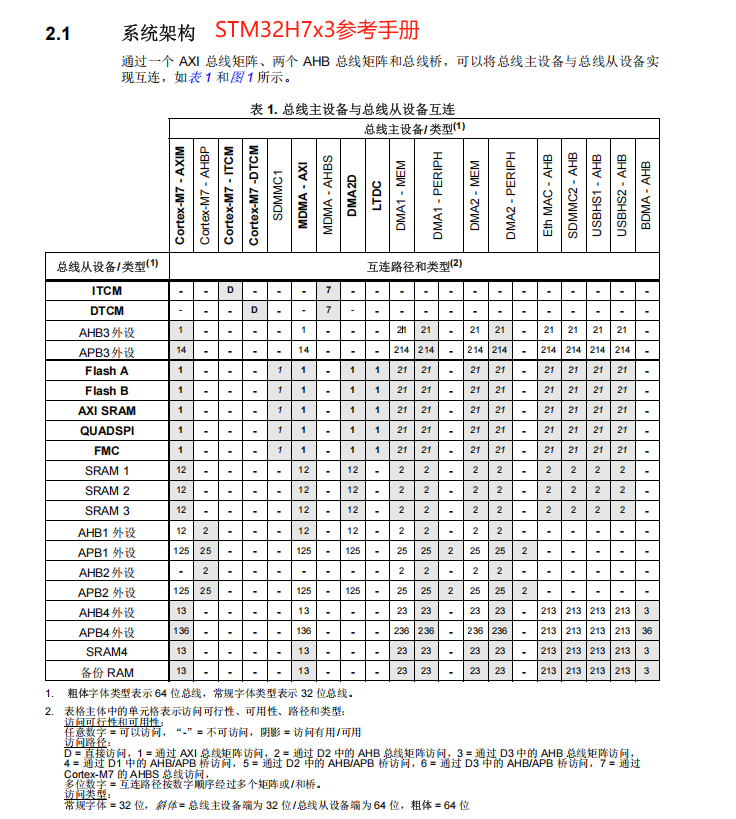

从下表就可以看到哪些主从设备看互连。

2.1 内部FLASH

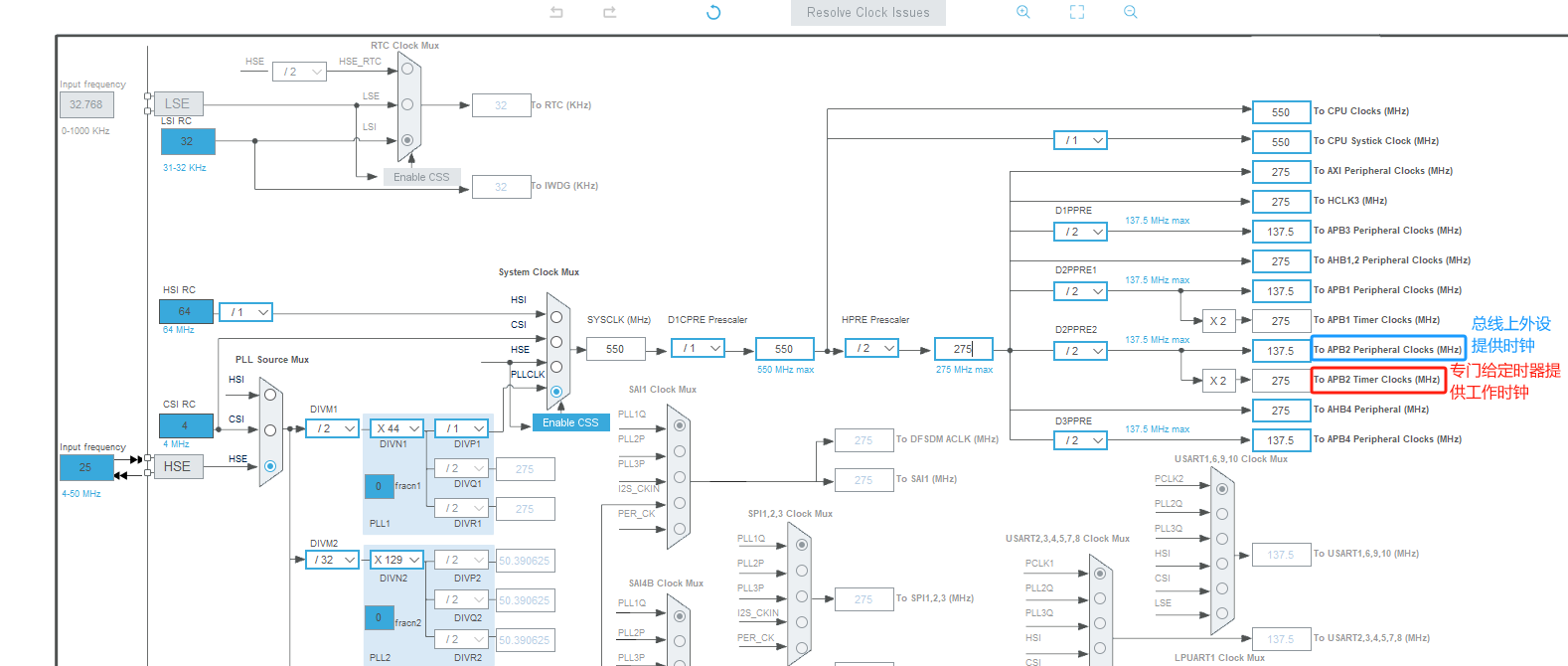

2.2 CubeMX中定时器时钟

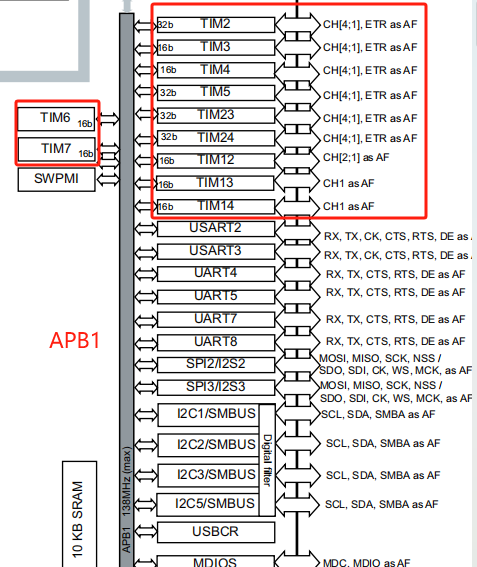

下面是总线架构图，可以看出高级定时器是在APB2总线，基本和通用定时器是在APB1总线。

外设的最高频率是 137.5MHz，但是给定时器提供的时钟会2倍频，所以是 275MHz

• To APB1 Timer Clocks(MHz)：这是给定时器提供的时钟源最大频率

• To APB1 Peripheral Clocks（MHz）：这是给外设提供的时钟源最大频率
